专利号: 2024105460630
申请人: 方典工程设计(山东)有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

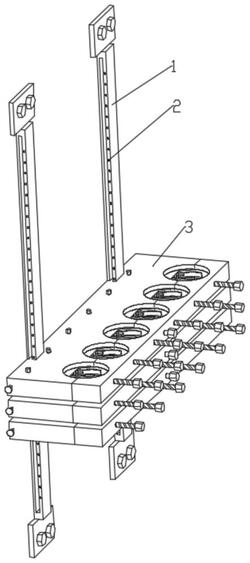

1.一种配电柜布线装置,包括两个固定滑轨(1),其特征在于,两个所述固定滑轨(1)上滑动连接有同一个布线组件(3),所述固定滑轨(1)上沿其长度方向等距开设有若干个定位孔(2),所述布线组件(3)上安装有限位组件(4),所述限位组件(4)与定位孔(2)插接,并将布线组件(3)固定在固定滑轨(1)上,所述布线组件(3)包括左布线座(5)和右布线座(9),所述左布线座(5)滑动连接在固定滑轨(1)上,所述右布线座(9)通过两个导向杆(16)滑动连接在左布线座(5)背离固定滑轨(1)的侧面,所述右布线座(9)上转动连接有第一调节螺杆(11),所述第一调节螺杆(11)的一端与左布线座(5)螺纹连接,所述左布线座(5)靠近右布线座(9)的侧面开设有第一布线槽(7),所述右布线座(9)靠近左布线座(5)的侧面开设有第二布线槽(10),所述第一布线槽(7)和第二布线槽(10)形成一个完整的布线孔,还包括:第二夹持机构(12),所述第二夹持机构(12)安装在右布线座(9)上,所述第二夹持机构(12)的输出端位于第二布线槽(10)的内部,当布线孔内的导线数量较多时,所述第二夹持机构(12)用于对布线孔内的多根导线进行夹持并固定;

第一夹持机构(8),所述左布线座(5)的内部开设有第二空腔(13),所述第一夹持机构(8)安装在第二空腔(13)内部,所述第一夹持机构(8)的一端延伸到第一布线槽(7)的内部,当布线孔内的导线数量较少时,所述第一夹持机构(8)用于对单根导线进行夹持;

联动杆(14),所述联动杆(14)转动连接在左布线座(5)的内部,所述联动杆(14)能够与第一夹持机构(8)连接,联动杆(14)通过转动的方式带动第一夹持机构(8)运动;

联动机构(15),所述联动机构(15)安装在联动杆(14)和右布线座(9)之间,当所述右布线座(9)向左布线座(5)靠近时,所述联动机构(15)用于带动联动杆(14)转动;

调节机构(6),所述调节机构(6)安装在左布线座(5)上,所述调节机构(6)的输出端与第一夹持机构(8)连接,所述调节机构(6)用于带动第一夹持机构(8)在第二空腔(13)内滑动。

2.根据权利要求1所述的配电柜布线装置,其特征在于,所述限位组件(4)包括开设在左布线座(5)上的安装槽(45),所述安装槽(45)的内部滑动连接有拉条(41),所述左布线座(5)的内部还开设有与安装槽(45)连通的第一空腔(42),所述拉条(41)位于第一空腔(42)内的侧面固定连接有定位杆(43),所述定位杆(43)的一端能够插入固定滑轨(1)上的定位孔(2)中,所述拉条(41)和安装槽(45)之间连接有拉伸弹簧(44)。

3.根据权利要求1所述的配电柜布线装置,其特征在于,所述第二夹持机构(12)包括螺纹连接在右布线座(9)上的第二调节螺杆(121),所述第二调节螺杆(121)延伸到第二布线槽(10)内部的一端转动连接有弹性夹持片(122),所述第二布线槽(10)的侧面开设有半圆形导向槽,所述弹性夹持片(122)在半圆形导向槽内滑动,所述弹性夹持片(122)由具有弹性和韧性的材料制作而成。

4.根据权利要求1所述的配电柜布线装置,其特征在于,所述第一夹持机构(8)包括滑动连接在第二空腔(13)内部的调节块(83)和固定连接在第一布线槽(7)内侧的稳定座(87),所述调节块(83)靠近第一布线槽(7)的侧面开设有滑槽(81),所述滑槽(81)的内部滑动连接有两个夹爪,两个所述夹爪关于调节块(83)的中心线对称分布,两个所述夹爪的一端均延伸到布线孔的内部,所述稳定座(87)上开设有供夹爪活动的过孔(88),所述联动杆(14)能够与两个夹爪连接,联动杆(14)用于带动两个夹爪运动。

5.根据权利要求4所述的配电柜布线装置,其特征在于,所述夹爪包括左夹片(84)和右夹片(85),所述左夹片(84)和右夹片(85)均滑动连接在滑槽(81)的内部,所述左夹片(84)和右夹片(85)之间连接有压缩弹簧(82),所述左夹片(84)和右夹片(85)的侧面均开设有与联动杆(14)相适配的活动槽(86),所述联动杆(14)由双头螺杆构成,所述左夹片(84)和右夹片(85)关于双头螺杆的中线对称分布,两个所述活动槽(86)远离第一布线槽(7)轴心的一端侧壁均设置有半螺纹(810),所述半螺纹(810)能够与双头螺杆啮合连接。

6.根据权利要求5所述的配电柜布线装置,其特征在于,所述左夹片(84)位于第一布线槽(7)内部的一端设置有弧形板,所述弧形板的轴心朝向第一布线槽(7)的轴心,所述右夹片(85)位于第一布线槽(7)内部的一端设置有弧形槽,所述弧形槽和弧形板的位置相对应。

7.根据权利要求1所述的配电柜布线装置,其特征在于,所述联动机构(15)包括齿条(151)和齿轮(152),所述齿条(151)固定连接在右布线座(9)靠近左布线座(5)的侧面,所述左布线座(5)的内部开设有第三空腔(153),所述齿轮(152)固定连接在联动杆(14)位于第三空腔(153)内部的一端,所述齿轮(152)和齿条(151)啮合连接,所述左布线座(5)的侧面开设有供齿条(151)活动的凹槽(154)。

8.根据权利要求4所述的配电柜布线装置,其特征在于,所述调节机构(6)包括转动连接在第二空腔(13)内部的丝杆(61),所述丝杆(61)与调节块(83)螺纹连接,所述左布线座(5)上转动连接有调节杆(62),所述调节杆(62)伸到第二空腔(13)内部的一端固定连接有第一锥形齿轮(63),所述丝杆(61)上固定连接有第二锥形齿轮(64),所述第一锥形齿轮(63)和第二锥形齿轮(64)啮合连接。

9.根据权利要求4所述的配电柜布线装置,其特征在于,所述第一布线槽(7)和第二布线槽(10)均有多个,所述第二夹持机构(12)、第二空腔(13)、第一夹持机构(8)以及调节机构(6)均有多个,且所述联动杆(14)上设置有多个双头螺杆,多个所述双头螺杆的位置分别与多个夹爪的位置相对应。

10.一种配电柜,包括如权利要求1‑9任一项所述的配电柜布线装置,其特征在于,还包括箱体(18)和箱门(17),所述箱门(17)铰接在箱体(18)的前侧面,所述箱体(18)的两侧均设置有散热孔(19),两个所述固定滑轨(1)均通过固定螺栓安装在箱体(18)的内侧壁上,所述固定滑轨(1)上滑动连接有多个布线组件(3)。
