专利号: 2024105440035
申请人: 冀光
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

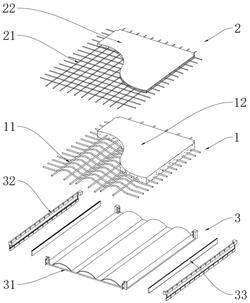

1.一种节能型装配式建筑楼板结构,包括结构层(1)和面层(2),所述面层(2)铺设于结构层(1)上方,其特征在于:所述结构层(1)下方设有基板层(3),所述基板层(3)包括钢板承重组件(31)和加筋固定组件(32),所述钢板承重组件(31)和加筋固定组件(32)设于结构层(1)下方,所述钢板承重组件(31)包括支承底板(311)和拱形钢板(3111),所述支承底板(311)设于结构层(1)下方,所述加筋固定组件(32)对称设于支承底板(311)上壁的左右两端,所述拱形钢板(3111)均匀设于支承底板(311)的上壁,所述拱形钢板(3111)的延展方向与加筋固定组件(32)的延展方向平行设置,所述拱形钢板(3111)和支承底板(311)之间形成拱形空腔(3112);

所述钢板承重组件(31)还包括第一连接块(312)和第二连接块(313),所述第一连接块(312)和第二连接块(313)分别设于支承底板(311)的四角,所述第一连接块(312)对称设于支承底板(311)前端边缘的左右两端,所述第二连接块(313)对称设于支承底板(311)的后端边缘的左右两端,所述第一连接块(312)朝靠近第二连接块(313)一侧的侧壁贯通开设有固定插槽(3121),所述第一连接块(312)相对的侧壁贯通转动设有固定螺栓(3122),所述第二连接块(313)朝靠近第一连接块(312)一侧的侧壁上设有固定插板(3131),所述固定插板(3131)的侧壁上贯通设有固定插孔(3132),当所述固定插板(3131)插入固定插槽(3121)中时,所述固定螺栓(3122)与固定插孔(3132)相对,所述固定螺栓(3122)与固定插孔(3132)螺纹连接;

所述加筋固定组件(32)包括网片固定板(321)和钢筋固定板(322),所述网片固定板(321)连接设于第一连接块(312)和第二连接块(313)之间,所述钢筋固定板(322)连接设于第一连接块(312)和第二连接块(313)之间,所述钢筋固定板(322)设于网片固定板(321)的下方,所述钢筋固定板(322)固定设于支承底板(311)的上壁边缘,所述网片固定板(321)和钢筋固定板(322)之间形成连通口(323),所述网片固定板(321)的两端分别设有第一盖块(3213)和第二盖块(3214),所述第一盖块(3213)固定设于第一连接块(312)的上壁,所述第二盖块(3214)固定设于第二连接块(313)的上壁;

所述网片固定板(321)的上边缘均匀开设有网片槽(3211),所述钢筋固定板(322)的上边缘均匀开设有钢筋槽(3221),所述网片固定板(321)的下边缘沿网片固定板(321)的长度方向开设有第二槽口(3212),所述钢筋固定板(322)的上边缘沿钢筋固定板(322)的长度方向开设有第一槽口(3222),所述连通口(323)内活动设有封堵板(33),所述封堵板(33)的上下边缘对称设有卡条(331),当所述封堵板(33)封闭连通口(323)时,上下两端所述卡条(331)分别卡合设于第二槽口(3212)和第一槽口(3222)内。

2.根据权利要求1所述的一种节能型装配式建筑楼板结构,其特征在于:所述结构层(1)包括主结构钢筋(11)和加气混凝土填料(12),所述主结构钢筋(11)铺设于支承底板(311)和拱形钢板(3111)上方,所述加气混凝土填料(12)填充设于支承底板(311)和拱形钢板(3111)上方,所述主结构钢筋(11)埋设于加气混凝土填料(12)内,所述主结构钢筋(11)包括第一结构钢筋(111)和第二结构钢筋(112),所述第一结构钢筋(111)垂直于拱形钢板(3111)的延展方向均匀设置,所述第二结构钢筋(112)垂直于第一结构钢筋(111)的延展方向均匀设置,所述第一结构钢筋(111)与第二结构钢筋(112)焊接连接,所述第一结构钢筋(111)顺应拱形钢板(3111)的上壁形状呈波浪形设置,所述第一结构钢筋(111)的两端分别卡合设于钢筋槽(3221)内,所述第一结构钢筋(111)位于加气混凝土填料(12)外部的部分为第一结构拉结筋(1111),所述第二结构钢筋(112)位于加气混凝土填料(12)外部的部分为第二结构拉结筋(1121)。

3.根据权利要求2所述的一种节能型装配式建筑楼板结构,其特征在于:所述面层(2)包括钢丝网片(21)和细石混凝土填料(22),所述钢丝网片(21)铺设于加气混凝土填料(12)的上方,所述细石混凝土填料(22)填充设于加气混凝土填料(12)上方,所述钢丝网片(21)埋设于细石混凝土填料(22)内,所述钢丝网片(21)由强化钢丝(211)呈网格状均匀布置焊接组合而成,垂直于所述加筋固定组件(32)的强化钢丝(211)的两端分别卡合设于网片槽(3211)内,所述强化钢丝(211)位于细石混凝土填料(22)外部的部分为网片拉结筋(212)。

4.根据权利要求3所述的一种节能型装配式建筑楼板结构,其特征在于:当不同所述支承底板(311)在垂直于拱形钢板(3111)延展方向的方向上拼接时,相邻所述支承底板(311)的下方设有预制梁(4),相邻所述支承底板(311)相互靠近的边缘对称搭设于预制梁(4)上壁,所述预制梁(4)上壁设有预制拉结筋(41),所述预制拉结筋(41)设于相邻支承底板(311)之间。

5.根据权利要求4所述的一种节能型装配式建筑楼板结构,其特征在于:所述连通口(323)开启,相邻所述支承底板(311)上方浇筑的加气混凝土填料(12)连接为整体,所述预制拉结筋(41)埋设于加气混凝土填料(12)中,相邻所述网片固定板(321)之间铺设有细石混凝土连接层(5)。

6.根据权利要求4所述的一种节能型装配式建筑楼板结构,其特征在于:所述连通口(323)被封堵板(33)封闭,相邻所述封堵板(33)之间现浇设有连接剪力墙(6),所述预制拉结筋(41)埋设于连接剪力墙(6)内,所述连接剪力墙(6)的侧壁设有墙体保温砂浆(61),所述墙体保温砂浆(61)与网片固定板(321)相连。

7.根据权利要求1所述的一种节能型装配式建筑楼板结构,其特征在于:所述拱形空腔(3112)内填充有吸音棉(8)。

8.根据权利要求3‑6任意一项所述的一种节能型装配式建筑楼板结构,其特征在于:所述支承底板(311)、拱形钢板(3111)、第一连接块(312)和第二连接块(313)采用钢材料,所述拱形空腔(3112)内设有预制线盒(7),所述强化钢丝(211)和第一结构钢筋(111)分别与网片槽(3211)和钢筋槽(3221)卡合位置处填充有硅酮耐候胶(34),所述网片固定板(321)、钢筋固定板(322)和封堵板(33)采用模塑聚苯板。
