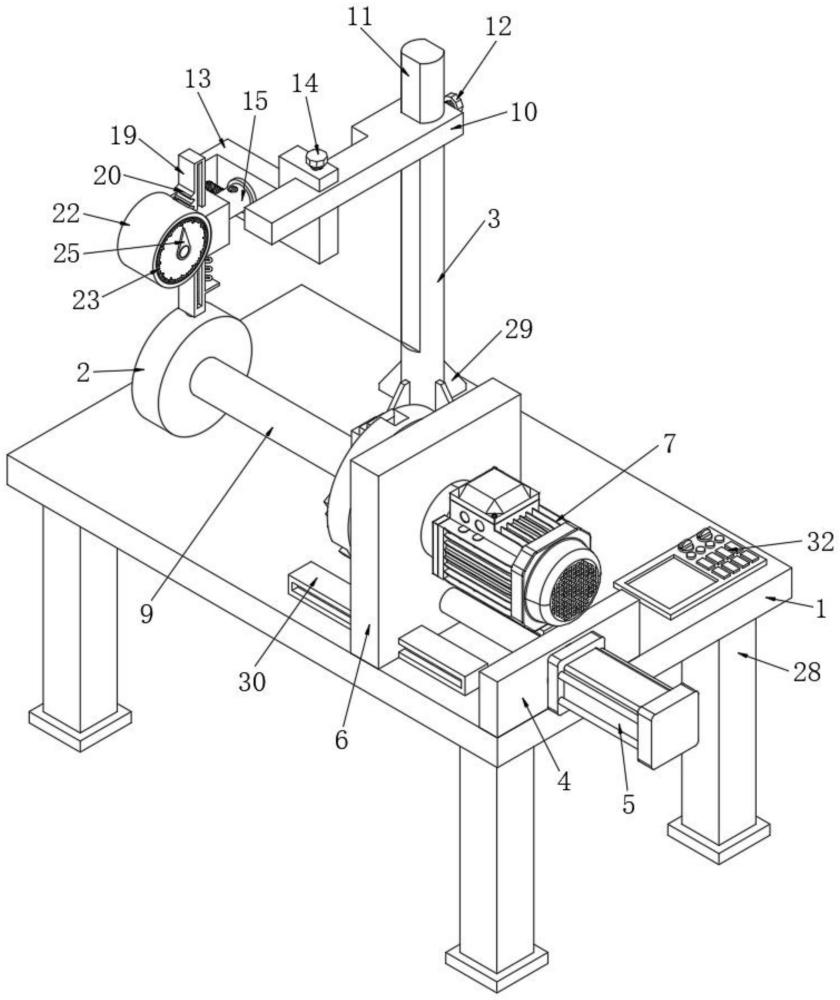

1.一种机械零件加工用对称度检测设备,包括工作台(1),其特征在于,所述工作台(1)顶部的一端设置有旋转固定组件,所述旋转固定组件上固定有圆形工件(2),所述旋转固定组件用于带动圆形工件(2)进行旋转,所述工作台(1)的顶部安装有固定轴(3);
所述固定轴(3)的外侧设置有升降组件,所述升降组件上设置有横移组件,所述横移组件上设置有检测组件;
所述升降组件用于带动横移组件与检测组件进行上下升降,所述横移组件用于带动检测组件进行横向移动;
所述检测组件用于对圆形工件(2)的对称度以及端面垂直度进行检测;
所述旋转固定组件包括固定板(4)、气缸(5)、移动板(6)、电机(7)、三爪卡盘(8)和转动杆(9);
所述固定板(4)安装在工作台(1)顶部的一端,所述气缸(5)安装在固定板(4)的外侧,所述气缸(5)的活塞杆贯穿固定板(4),所述移动板(6)固定在气缸(5)的活塞杆上,所述电机(7)安装在移动板(6)的外侧,所述三爪卡盘(8)安装在移动板(6)远离电机(7)的一侧上,所述电机(7)的输出轴贯穿移动板(6)且与三爪卡盘(8)固定连接,所述转动杆(9)被夹持在三爪卡盘(8)上,所述圆形工件(2)安装在转动杆(9)远离三爪卡盘(8)的一端上;
所述升降组件包括横板(10)、两个平面(11)和第一螺钉(12);
所述横板(10)在固定轴(3)的外侧滑动,两个所述平面(11)分别开设在固定轴(3)的两侧,所述第一螺钉(12)螺纹连接在横板(10)的一侧,所述第一螺钉(12)的一端贯穿横板(10)且抵触在其中一个平面(11)的外侧;
所述横移组件包括横移板(13)和第二螺钉(14);
所述横移板(13)在横板(10)的外侧滑动,所述第二螺钉(14)螺纹连接在横移板(13)的顶部,所述第二螺钉(14)的底部贯穿横移板(13)且与横板(10)的顶部相抵触;
所述检测组件包括转轴(15)、两个螺纹孔(16)、第三螺钉(17)、固定座(18)、检测杆(19)、齿牙(20)、检测滚轮(21)、圆盒(22)、刻度盘(23)、齿轮(24)和指针(25);
所述转轴(15)转动连接在横移板(13)的一侧,两个所述螺纹孔(16)均开设在转轴(15)的外侧,所述第三螺钉(17)螺纹连接在横移板(13)的一侧,所述第三螺钉(17)的一端延伸至其中一个螺纹孔(16)的内部且与其螺纹连接,所述固定座(18)安装在转轴(15)远离横移板(13)的一端上,所述检测杆(19)在固定座(18)的内部滑动,所述齿牙(20)等距安装在检测杆(19)的外侧,所述检测滚轮(21)转动连接在检测杆(19)的底部,所述圆盒(22)固定在固定座(18)远离转轴(15)的一侧上,所述刻度盘(23)设置在圆盒(22)的外侧,所述齿轮(24)转动连接在圆盒(22)的内部,所述齿轮(24)的中心轴延伸至圆盒(22)的外侧且位于刻度盘(23)的内部,所述齿轮(24)与齿牙(20)啮合连接,所述指针(25)固定在齿轮(24)中心轴的外侧且与刻度盘(23)配合使用;
两个所述螺纹孔(16)之间的夹角为九十度。
2.根据权利要求1所述的机械零件加工用对称度检测设备,其特征在于:所述工作台(1)底部的四角均安装有支撑腿(28),所述固定轴(3)底部的外侧与工作台(1)的顶部之间等距安装有加强板(29)。
3.根据权利要求1所述的机械零件加工用对称度检测设备,其特征在于:所述工作台(1)的顶部安装有两个滑轨(30),所述移动板(6)的底部开设有两个与滑轨(30)配合使用的滑槽(31),所述滑槽(31)均与对应的滑轨(30)滑动连接。
4.根据权利要求1所述的机械零件加工用对称度检测设备,其特征在于:所述检测杆(19)的一侧固定连接有连接板(26),所述连接板(26)与固定座(18)之间安装有弹簧(27)。
5.根据权利要求1所述的机械零件加工用对称度检测设备,其特征在于:所述工作台(1)的顶部且位于固定板(4)的一侧安装有控制面板(32),所述气缸(5)、电机(7)和三爪卡盘(8)均与控制面板(32)电性连接。
