专利号: 2024104745939
申请人: 建德市鑫瑞机械制造有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

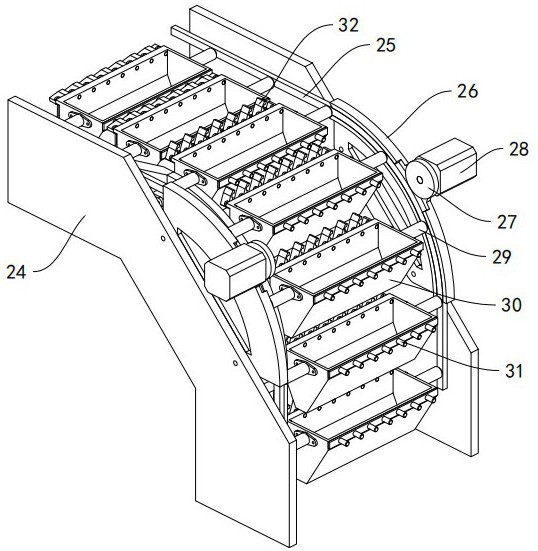

1.一种提升机料斗用整形机构,其特征在于,包括链条(25),两个所述链条(25)之间均匀分布铰接有多个连接杆(29),每两个相对的所述连接杆(29)之间固定连接有料斗(30),每个所述料斗(30)开口边缘的一侧固定连接有带有多个杆头的搭接头(31),每个所述料斗(30)远离搭接头(31)的一侧转动连接有一组能够与对应的搭接头(31)的杆头扣合的搭接块(32)。

2.根据权利要求1所述的一种提升机料斗用整形机构,其特征在于,每个所述搭接块(32)两端开设有与搭接头(31)杆头形状匹配的凹槽,每组所述搭接块(32)在扣合时相邻的两个搭接块(32)的端部相互搭接。

3.根据权利要求1所述的一种提升机料斗用整形机构,其特征在于,每个所述搭接块(32)的底部固定连接有摇臂(33),每个所述摇臂(33)底端开设有滑槽(52)。

4.根据权利要求1所述的一种提升机料斗用整形机构,其特征在于,每个所述料斗(30)靠近搭接块(32)的一侧固定连接有一组导向板(34),每组所述导向板(34)之间滑动连接有滑杆(35),每个所述滑杆(35)上均匀分布设置有多个滑销(53),每个所述滑销(53)与对应的滑槽(52)滑动连接。

5.根据权利要求1所述的一种提升机料斗用整形机构,其特征在于,所述链条(25)外侧设置有包覆链条(25)以及料斗(30)的转角箱体(24),所述转角箱体(24)靠近滑杆(35)伸出导向板(34)的端部的一侧固定连接有滑杆导轨(36),所述滑杆导轨(36)能够与滑杆(35)伸出导向板(34)的端部滑动连接。

6.根据权利要求4所述的一种提升机料斗用整形机构,其特征在于,所述转角箱体(24)位于链条(25)弯折部分两侧处对称分布固定连接有两个链条导轨(26),每个所述链条导轨(26)与链条(25)弯折部分滑动连。

7.根据权利要求6所述的一种提升机料斗用整形机构,其特征在于,两个所述链条导轨(26)相互远离的两侧分别固定连接有两个电机(28),每个所述电机(28)的输出端传动连接有与对应链条(25)啮合传动连接的链轮(27)。
