专利号: 202410469096X
申请人: 深圳市同辰建筑设计咨询有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

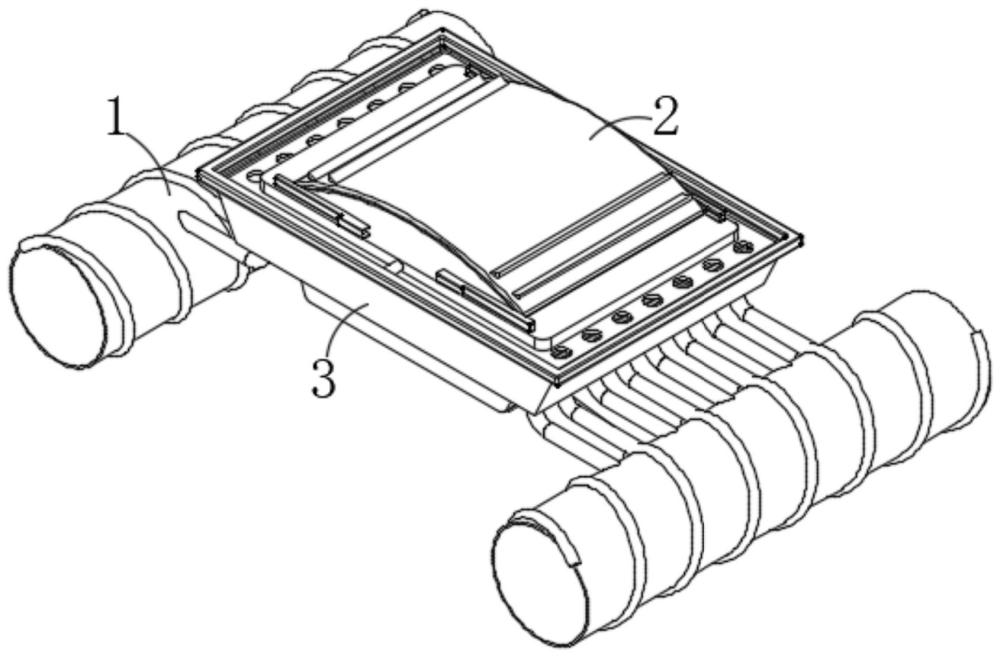

1.一种地下室结构,其特征在于:包括排水组件(1),所述排水组件(1)位于承载组件(2)的一侧,所述承载组件(2)的下表面位于调节组件(3)的上表面,所述承载组件(2)包括第一调节板(201),所述第一调节板(201)的一侧内部固定连接有第一滑杆(204),所述第一滑杆(204)的表面滑动连接在第一滑轨(202)的一侧内部,所述第一滑轨(202)的下表面固定连接在第一支撑板(205)的上表面,所述第一支撑板(205)的一侧固定连接在第一支撑杆(311)的表面,所述第一支撑杆(311)的一端固定连接在第一固定框(203)内壁的一侧,所述第一固定框(203)的一侧设置有液位传感器,所述第一固定框(203)的一侧固定连接在底板的一侧内部,所述第一调节板(201)的表面设置有月牙块,所述第一调节板(201)的下表面固定连接在第二伸缩绳(210)的顶端,所述第二伸缩绳(210)的底端固定连接在第二滑杆(211)的表面,所述第二滑杆(211)的另一端与第一调节推杆(302)滑动连接;

所述第一滑轨(202)的左端宽度小于第一滑轨(202)的右端宽度,所述第一调节板(201)的下表面固定连接有第一连接块(207),所述第一连接块(207)的一侧内部滑动连接在第一伸缩绳(208)的表面,所述第一伸缩绳(208)的底端与第一弹片(209)的左侧表面相互缠绕,所述第一弹片(209)的一侧内部通过转动杆转动连接在第一调节推杆(302)的一侧内部;

所述第一调节板(201)的下表面固定连接在固定架(215)的一侧,所述第一调节板(201)的一侧通过第一支撑板(205)的表面滑槽与刮板(217)的一侧卡接,所述刮板(217)的表面滑动连接在第一支撑板(205)的一侧内部,所述固定架(215)的一侧固定连接在伸缩杆(216)的外圆周面,所述伸缩杆(216)的一端与第一调节推杆(302)内壁的一侧滑动连接,所述伸缩杆(216)的一端表面设置有压缩气囊(214);

所述调节组件(3)包括液压推杆(307),所述液压推杆(307)的输出端固定连接在第一调节推杆(302)的底端,所述液压推杆(307)的下表面固定连接在第二仓体(303)内壁的一侧,所述第二仓体(303)内壁的下表面固定连接有防水板(308),所述液压推杆(307)位于防水板(308)的内部,所述防水板(308)的形状为半圆弧状,所述第一调节推杆(302)的一侧通过凹槽与第二挡板(312)的一侧表面滑动连接,所述第二挡板(312)的另一侧固定连接在第一支撑板(205)的一侧。

2.根据权利要求1所述的一种地下室结构,其特征在于:所述第二仓体(303)的一侧表面固定连接在第一仓体(301)的一侧,所述第一仓体(301)的上表面固定连接在第一固定框(203)的下表面,所述第一仓体(301)的上表面固定连接有第一排水板(206)。

3.根据权利要求2所述的一种地下室结构,其特征在于:所述第一仓体(301)内壁的一侧内部转动连接在第一传动杆(305)的一端,所述第一传动杆(305)的表面固定连接在搅拌辊(310)的一侧内部,所述第一仓体(301)内壁的下表面与第二排水管(102)的一端相互连通,所述第二排水管(102)的另一端与第一排水管(101)的一端相互连通,所述第一仓体(301)内壁的下表面固定连接有沥水板(309),所述第二排水管(102)的顶端位于沥水板(309)的一侧内部。

4.根据权利要求3所述的一种地下室结构,其特征在于:所述第一排水板(206)的一侧固定连接有第一挡板(212),所述第一挡板(212)的另一侧固定连接在储水仓(213)的一侧,所述储水仓(213)的另一侧固定连接在第一固定框(203)的一侧,所述第一挡板(212)与储水仓(213)的数量均为两个,所述第一挡板(212)和储水仓(213)对称部分在第一固定框(203)的左右两侧。

5.根据权利要求1所述的一种地下室结构,其特征在于:所述排水组件(1)包括双通管(103),所述双通管(103)的一侧与第三排水管(105)的一端相互连通,所述第三排水管(105)的另一端与第一排水管(101)的一端相互连通。

6.根据权利要求5所述的一种地下室结构,其特征在于:所述双通管(103)的顶端与第三仓体(304)的下表面相互连通,所述第三仓体(304)的一侧固定连接有第一限位块(104),所述第一限位块(104)的一侧内部固定连接在第三排水管(105)的外圆周面。

7.根据权利要求3所述的一种地下室结构,其特征在于:所述第一传动杆(305)的表面设置有第一传动带(306),所述第一传动带(306)与第一传动杆(305)的数量均为两个,所述第一传动带(306)的一侧均设置在第一传动杆(305)的表面。

8.根据权利要求6所述的一种地下室结构,其特征在于:所述第三排水管(105)的数量为两个,所述第三排水管(105)的一端均与双通管(103)的表面相互连通,且所述第三排水管(105)的另一端均与第一排水管(101)的一侧相互连通。

9.根据权利要求8所述的一种地下室结构,其特征在于:所述第一支撑板(205)的下表面固定连接在第二仓体(303)的上表面,所述第一支撑板(205)的一侧与第一排水板(206)的一侧紧密接触。
