专利号: 2024104643954
申请人: 江苏一诺环保科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

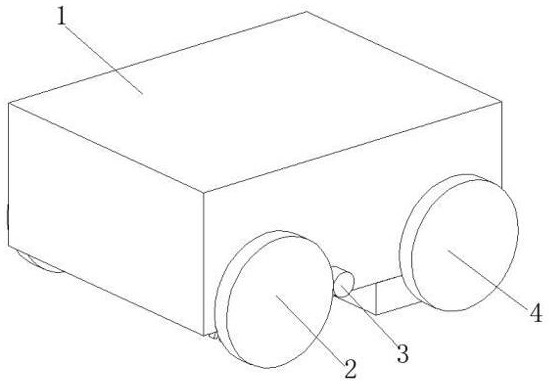

1.一种环保用粪便收集处理装置,包括箱体(1),其特征在于:所述箱体(1)的前部和后部均转动连接有前轮(2)和后轮(4),所述箱体(1)的前部和后部均转动连接有转盘(3),所述箱体(1)的内壁转动连接有传动杆(7),所述传动杆(7)的表面固定连接有推杆(8),所述箱体(1)的内壁转动连接有转轴(9),所述转轴(9)的表面固定连接有拨杆(10)。

2.根据权利要求1所述的一种环保用粪便收集处理装置,其特征在于:所述后轮(4)位于前轮(2)的右侧,所述转轴(9)位于传动杆(7)的右侧,所述推杆(8)的表面与拨杆(10)的表面相互接触。

3.根据权利要求1所述的一种环保用粪便收集处理装置,其特征在于:所述转盘(3)的表面与前轮(2)的表面相互接触,所述拨杆(10)的表面与箱体(1)底部的内壁相互接触。

4.根据权利要求1所述的一种环保用粪便收集处理装置,其特征在于:所述箱体(1)的内壁设置有分离装置(5),所述分离装置(5)包括有挡板(51),所述挡板(51)的内壁固定连接有滤网(52),所述箱体(1)的内壁转动连接有传动轴(53),所述传动轴(53)的表面固定连接有凸轮(54),所述箱体(1)的底部开设有出料口(55),所述挡板(51)的底部固定连接有滑板(56),所述滑板(56)的底部固定连接有隔板(57),所述箱体(1)底部的内壁设置有粉碎装置(6)。

5.根据权利要求4所述的一种环保用粪便收集处理装置,其特征在于:所述粉碎装置(6)包括有弹性片(61),所述弹性片(61)的表面固定连接有滑杆(62),所述滑杆(62)的上表面固定连接有刀块(63),所述滑杆(62)的表面开设有通孔(64),所述箱体(1)的底部固定连接有收集盒(65)。

6.根据权利要求4所述的一种环保用粪便收集处理装置,其特征在于:所述挡板(51)的表面与箱体(1)的内壁固定连接,所述隔板(57)的底部与箱体(1)内部的底壁固定连接,所述凸轮(54)的表面与滑板(56)远离挡板(51)的一侧相互接触。

7.根据权利要求5所述的一种环保用粪便收集处理装置,其特征在于:所述弹性片(61)的两侧与箱体(1)的内壁相互接触,所述滑杆(62)的表面与箱体(1)底部的内壁滑动连接,所述刀块(63)的表面与箱体(1)底部的内壁相互接触。

8.根据权利要求1所述的一种环保用粪便收集处理装置,其特征在于:所述推杆(8)的内部设置有推动装置,所述推动装置包括有顶杆(81),所述顶杆(81)的表面固定连接有推块(82),所述推杆(8)的表面开设有收纳槽(83),所述收纳槽(83)的内壁通过扭簧转动连接有旋转板(84)。

9.根据权利要求8所述的一种环保用粪便收集处理装置,其特征在于:所述顶杆(81)的表面与推杆(8)的内壁滑动连接,所述顶杆(81)的顶部与推杆(8)的内壁之间通过弹簧固定连接。

10.根据权利要求8所述的一种环保用粪便收集处理装置,其特征在于:所述推块(82)的表面与收纳槽(83)的内壁滑动连接,所述推块(82)的表面与旋转板(84)的表面相互接触。
