专利号: 202410463665X
申请人: 黑龙江哲讯信息技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

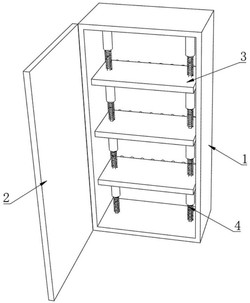

1.一种5G基站应急电源柜,包括应急电源柜体(1)和铰接于所述应急电源柜体(1)前端的柜门(2),所述应急电源柜体(1)的内侧自上而下依次设置有多个隔板(3),其特征在于:相邻两个所述隔板(3)之间、位于最顶侧的所述隔板(3)与所述应急电源柜体(1)的内顶端之间、以及位于最底侧的所述隔板(3)与所述应急电源柜体(1)的内底端之间均安装有可调式支撑构件(4);

所述可调式支撑构件(4)包括限位柱(401)、外螺纹柱(402)、弹性压件(404)和内螺纹套(405);

所述内螺纹套(405)螺纹连接于所述外螺纹柱(402)的外侧,所述外螺纹柱(402)的内侧轴线设置有限位槽(403),所述限位柱(401)竖直滑动安装于所述限位槽(403)的内侧;

所述弹性压件(404)套设于所述限位柱(401)的外侧,且所述弹性压件(404)的一端与所述外螺纹柱(402)远离所述内螺纹套(405)的一端相固定;

位于相邻两个所述隔板(3)之间的所述内螺纹套(405)与其中一个所述隔板(3)转动连接,且该内螺纹套(405)对应的所述限位柱(401)和弹性压件(404)均与另一个所述隔板(3)相固定;

位于最顶侧的所述隔板(3)与所述应急电源柜体(1)的内顶端之间的所述内螺纹套(405)与所述隔板(3)或所述应急电源柜体(1)转动连接,且该内螺纹套(405)对应的所述限位柱(401)和弹性压件(404)均与所述应急电源柜体(1)或所述隔板(3)相固定;

位于最底侧的所述隔板(3)与所述应急电源柜体(1)的内底端之间的所述内螺纹套(405)与所述隔板(3)或所述应急电源柜体(1)转动连接,且该内螺纹套(405)对应的所述限位柱(401)和弹性压件(404)均与所述应急电源柜体(1)或所述隔板(3)相固定;

同一水平面上设置有两个所述可调式支撑构件(4),且位于同一水平面上的两个所述可调式支撑构件(4)分别位于所述隔板(3)的相对两侧;

位于同一水平面上的两个所述可调式支撑构件(4)之间安装有传动组件(5);

所述传动组件(5)包括传动链轮(501)和传动链条(502);

所述传动链轮(501)设置有两个,且两个所述传动链轮(501)分别同轴固定于两个所述内螺纹套(405)远离所述限位柱(401)的端部,所述传动链条(502)传动连接于两个所述传动链轮(501)之间;

所述内螺纹套(405)位于所述限位柱(401)的上侧。

2.根据权利要求1所述的一种5G基站应急电源柜,其特征在于:所述限位柱(401)的侧端一体化设置有限位凸块(406),所述限位凸块(406)所在直径大于所述限位槽(403)的孔径。

3.根据权利要求1所述的一种5G基站应急电源柜,其特征在于:所述限位柱(401)的横截面为非圆形,所述限位槽(403)的形状与所述限位柱(401)相适配。

4.根据权利要求1所述的一种5G基站应急电源柜,其特征在于:所述隔板(3)的周侧与所述应急电源柜体(1)的侧壁以及所述柜门(2)之间均留有防撞间隙。

5.根据权利要求4所述的一种5G基站应急电源柜,其特征在于:所述隔板(3)远离所述柜门(2)的侧端沿其长度方向等距安装有多个分线构件(6)。

6.根据权利要求5所述的一种5G基站应急电源柜,其特征在于:所述分线构件(6)包括分线辊(601)、滑块(602)和缓冲件(603);

所述隔板(3)远离所述柜门(2)的侧端设置有与所述滑块(602)滑动配合的滑槽(31),所述滑块(602)的一端通过所述缓冲件(603)与所述滑槽(31)的内壁相固定;

所述分线辊(601)同轴转动安装于所述滑块(602)的另一端,且所述分线辊(601)远离所述滑块(602)的端部与所述应急电源柜体(1)的内壁相抵。
