专利号: 2024104543960
申请人: 宁波蓝心物流科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

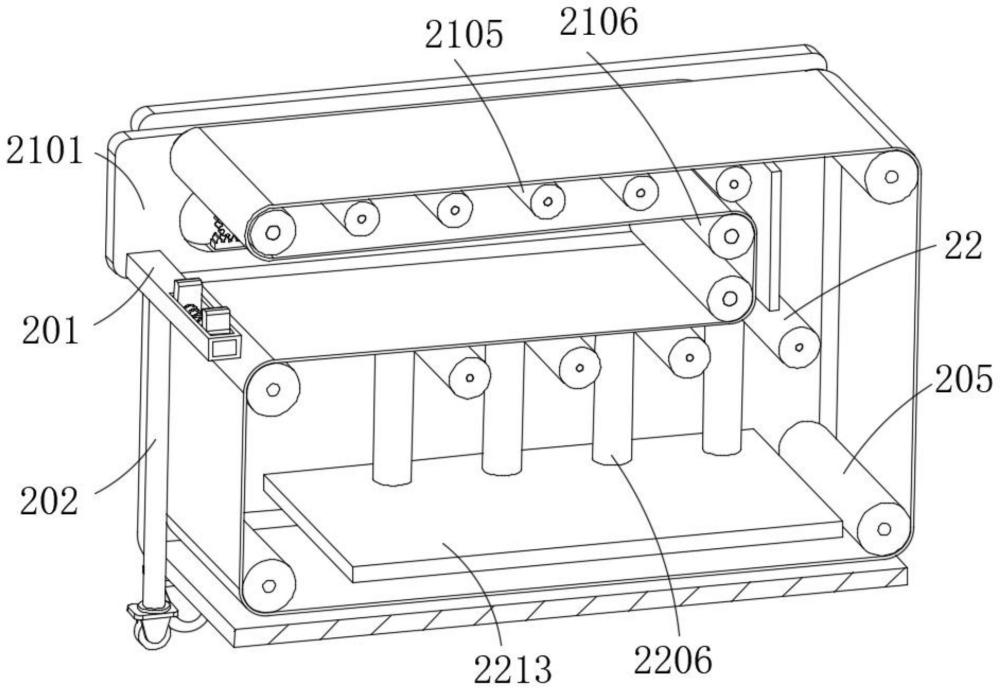

1.一种物流货运用可伸缩输送带设备,包括U型支架(1),其特征在于:所述U型支架(1)内部设置有延伸装置(2),所述延伸装置(2)包括四个第一传动辊(205),四个所述第一传动辊(205)前后端面均通过第一轴承座与U型支架(1)内壁转动连接,所述U型支架(1)内部设置有延伸部(21);

所述延伸部(21)包括延伸板(2101)、电机(2102)、齿条(2104)和齿轮(2103),所述延伸板(2101)正面开设有通孔,所述电机(2102)正面与U型支架(1)背面固定连接,所述电机(2102)输出轴外表面通过第一轴承转动贯穿U型支架(1)背面并延伸至延伸板(2101)后方通孔内部;

所述延伸板(2101)内壁通过第二轴承座转动连接有三个第二传动辊(2106),四个所述第一传动辊(205)外表面与三个第二传动辊(2106)外表面通过输送带传动连接;

所述延伸板(2101)下方设置有支撑部(22);

所述支撑部(22)包括两个电磁线圈(2207)、固定板(2213)、第一安装盒(2206)、第二安装盒(2209)和第二支撑辊(2201),所述第二支撑辊(2201)前后端外表面均通过第二轴承转动套设有延伸杆(2202);

所述U型支架(1)内壁开设有T型滑槽,T型滑槽内壁滑动连接有T型滑块(2107),所述T型滑块(2107)外表面与延伸板(2101)外表面固定连接;

所述电机(2102)输出轴外表面固定套设有齿轮(2103),所述延伸板(2101)内壁固定连接有齿条(2104),所述齿轮(2103)外表面与齿条(2104)外表面啮合连接;

所述固定板(2213)外表面与U型支架(1)内壁固定连接,所述第一安装盒(2206)底面与固定板(2213)顶面固定连接,所述第一安装盒(2206)和第二安装盒(2209)顶面均为开口设置,所述第二安装盒(2209)底端外表面延伸至第一安装盒(2206)内部并与第一安装盒(2206)内壁滑动连接,所述延伸杆(2202)底端外表面延伸至第二安装盒(2209)内部并与第二安装盒(2209)内壁滑动连接,所述第一安装盒(2206)和第二安装盒(2209)内部均开设有空腔,所述电磁线圈(2207)设置在空腔内部,所述延伸杆(2202)左端面开设有通槽,通槽内部固定连接有磁铁(2204);

两个所述电磁线圈(2207)缠绕方式相反,上方所述电磁线圈(2207)连接交流电时,上方所述电磁线圈(2207)产生的磁场与磁铁(2204)相斥;

所述第一安装盒(2206)内壁开设有第一滑槽,第一滑槽内壁滑动连接有滑块(2205),所述滑块(2205)外表面与第二安装盒(2209)外表面固定连接,所述延伸杆(2202)内壁滑动连接有固定块(2203),所述固定块(2203)外表面与第二安装盒(2209)内壁固定连接,所述第二安装盒(2209)和第一安装盒(2206)底端内壁均固定连接有第二弹簧(2208),下方所述第二弹簧(2208)顶端与第二安装盒(2209)底面挤压接触,上方所述第二弹簧(2208)顶端与延伸杆(2202)底面挤压接触。

2.根据权利要求1所述的一种物流货运用可伸缩输送带设备,其特征在于:所述U型支架(1)前后方均设置有光电开关(2212),所述光电开关(2212)外表面固定贯穿U型支架(1)外表面并延伸至U型支架(1)内部,所述光电开关(2212)外表面与延伸板(2101)外表面相适配,前后所述光电开关(2212)被接通时,两个所述电磁线圈(2207)被接通交流电。

3.根据权利要求1所述的一种物流货运用可伸缩输送带设备,其特征在于:所述U型支架(1)底面固定连接有第一万向轮,所述延伸板(2101)内壁开设有卡槽,所述延伸板(2101)内部设置有回型管(201),所述回型管(201)顶面开设有安装孔,所述回型管(201)内壁滑动连接有两个L型卡板(203),所述L型卡板(203)顶端延伸至回型管(201)上方,所述L型卡板(203)外表面延伸至卡槽内部并与卡槽内壁卡接,两个所述L型卡板(203)相靠近侧的端面固定连接有第一弹簧(204),所述回型管(201)底面固定连接有连接杆(202),所述连接杆(202)底面固定连接有第二万向轮。
