专利号: 2024104470122
申请人: 临邑绿茂圣泰农业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

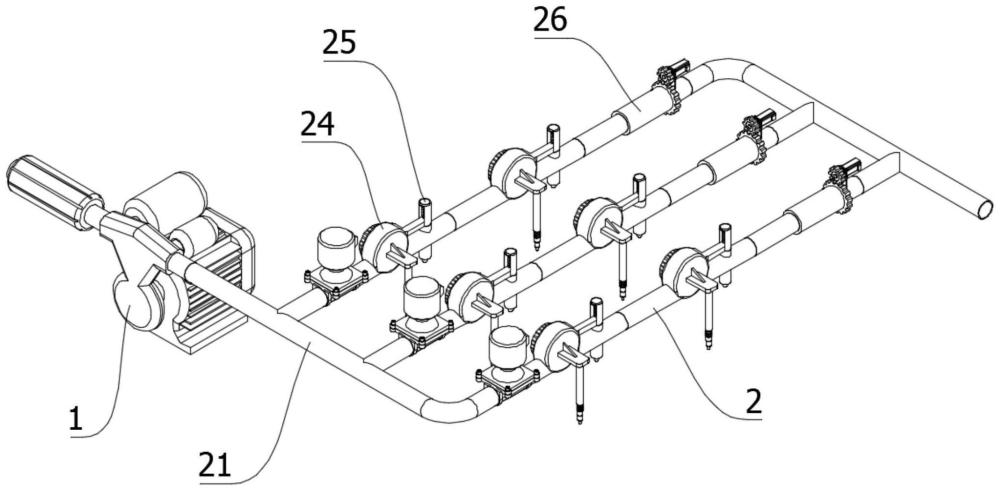

1.一种生态农业循环滴灌系统,包括水泵(1)和循环装置(2);

其特征在于,循环装置(2)包括主管路(21)、支管路(22)、滴灌头(23)、第一驱动装置(24)和提升装置(25);

主管路(21)设置在水泵(1)的输出端上,主管路(21)与水泵(1)相通;

支管路(22)设置有多个,支管路(22)均匀排布在主管路(21)一侧,支管路(22)和主管路(21)相互连通,支管路(22)的下部竖直设置有多个延伸套(221),延伸套(221)沿支管路(22)的延伸方向均匀分布在支管路(22)上;

滴灌头(23)沿延伸套(221)的延伸方向往复滑动设置在延伸套(221)内,滴灌头(23)的输出端竖直向下,滴灌头(23)的上部设置有斜坡,斜坡的斜面朝向支管路(22)中水流的流动方向;

第一驱动装置(24)设置在支管路(22)上,在支管路(22)中流动的水流为第一驱动装置(24)的驱动源;

提升装置(25)设置在滴灌头(23)的上部,提升装置(25)用于驱动滴灌头(23)沿延伸套(221)的延伸方向滑动,第一驱动装置(24)驱动提升装置(25)运行;

第一驱动装置(24)包括驱动壳(241)、驱动轴(242)和叶片(243);

驱动壳(241)设置在支管路(22)上,驱动壳(241)内部存有圆形空腔;

驱动轴(242)沿圆形空腔的轴线转动设置在驱动壳(241)内,驱动轴(242)与提升装置(25)连接;

叶片(243)设置有多个,叶片(243)围绕驱动轴(242)的轴线均匀固定设置在驱动轴(242)的侧壁上;

提升装置(25)包括提升杆(251)、提升块(252)、啮合块(253)和转动盘(254);

提升杆(251)竖直固定设置在滴灌头(23)的上部;

提升块(252)固定设置在提升杆(251)的上部,支管路(22)上部竖直设置有导向套(2521),导向套(2521)与支管路(22)相通,提升块(252)沿导向套(2521)的长度方向滑动设置在导向套(2521)内;

啮合块(253)固定设置在提升块(252)的侧壁上;

转动盘(254)沿驱动轴(242)的轴线固定设置在驱动轴(242)的端部,转动盘(254)的周围固定设置有多个啮合齿,啮合齿围绕转动盘(254)的轴线排布,转动盘(254)周壁上分为两个部分,一个部分为设有啮合齿部分,一个部分为未设有啮合齿部分,啮合齿与啮合块(253)相互啮合;

提升装置(25)还包括复位辅助装置(255),复位辅助装置(255)包括固定架(2551)和第一弹簧(2552);

固定架(2551)设置在提升杆(251)的上方,固定架(2551)和啮合块(253)的上部之间存有第一间隙;

第一弹簧(2552)沿提升杆(251)的轴线设置在第一间隙内,第一弹簧(2552)的两端分别于固定架(2551)和啮合块(253)上部固定连接;

循环装置(2)还包括滴速分段调节装置(26),滴速分段调节装置(26)包括湿度检测装置(261)、升压装置(262)和保压装置(263);

湿度检测装置(261)设置在支管路(22)的一侧,湿度检测装置(261)用于检测土壤湿度,支管路(22)一侧设置有控制器;

升压装置(262)设置在滴灌头(23)远离主管路(21)一侧的支管路(22)上,湿度检测装置(261)通过控制器控制升压装置(262)运行;

保压装置(263)设置在滴灌头(23)靠近主管路(21)一侧的支管路(22)上。

2.根据权利要求1所述的一种生态农业循环滴灌系统,其特征在于,升压装置(262)包括球体(2621)、第二弹簧(2622)、限位环(2623)、滑动管(2624)和第二驱动装置;

限位环(2623)沿支管路(22)的轴线固定设置在支管路(22)的内壁上;

球体(2621)沿支管路(22)的延伸方向移动设置在限位环(2623)的远离主管路(21)的一侧;

支管路(22)远离主管路(21)一侧开设有开放段,滑动管(2624)沿支管路(22)的轴线滑动设置在开放段上,滑动管(2624)与支管路(22)滑动配合,滑动管(2624)与限位环(2623)之间存有第二间隙;

第二弹簧(2622)沿限位环(2623)的轴线设置在第二间隙内,第二弹簧(2622)的两端分别与限位环(2623)和滑动管(2624)固定连接;

第二驱动装置设置在滑动管(2624)的一侧,第二驱动装置驱动滑动管(2624)滑动。

3.根据权利要求2所述的一种生态农业循环滴灌系统,其特征在于,第二驱动装置包括旋转驱动器(2625)、齿轮(2626)、齿环(2627)、转动套(2628)和限位组件;

旋转驱动器(2625)设置在支管路(22)的外侧;

齿轮(2626)固定设置在旋转驱动器(2625)的输出端上;

齿环(2627)沿滑动管(2624)的轴线转动设置在滑动管(2624)的外围,齿环(2627)与齿轮(2626)相互啮合;

转动套(2628)沿齿环(2627)的轴线固定设置在齿环(2627)上,转动套(2628)内侧开设有第一螺纹槽,滑动管(2624)的外侧开设有第二螺纹槽,转动套(2628)和滑动管(2624)螺纹配合;

限位组件设置在滑动套上,限位组件阻止滑动套围绕自身轴线转动。

4.根据权利要求3所述的一种生态农业循环滴灌系统,其特征在于,限位组件包括限位块(2629)和限位槽;

限位块(2629)沿支管路(22)的延伸方向固定设置在支管路(22)的内壁上;

限位槽沿支管路(22)的延伸方向开设在滑动管(2624)上,限位块(2629)和限位槽滑动配合。

5.根据权利要求1所述的一种生态农业循环滴灌系统,其特征在于,保压装置(263)包括溢流阀(2631)和压力传感器;

溢流阀(2631)设置在支管路(22)靠近主管路(21)的一端,主管路(21)的水流通过溢流阀(2631)流入支管路(22)中;

压力传感器设置在支管路(22)中。

6.根据权利要求1所述的一种生态农业循环滴灌系统,其特征在于,湿度检测装置(261)包括安装架(2611)和湿度传感器(2612);

安装架(2611)固定设置在支架的一侧;

湿度传感器(2612)设置在安装架(2611)的下部。
