专利号: 2024104447323
申请人: 威海德创海洋科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

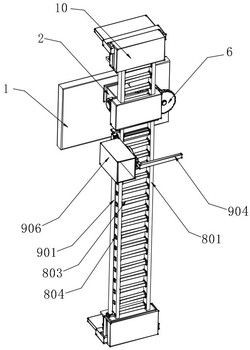

1.一种深海钻井船组可折叠舷梯,其特征在于,包括船体(1)、支撑组件(2)和梯体组件(8),所述船体(1)的外端设置有支撑组件(2),且支撑组件(2)的外端连接有转动座(3),所述转动座(3)的外端连接有吊环(4),所述转动座(3)的顶部连接有调位座(5),所述转动座(3)的外端安置有驱动电机(6),且驱动电机(6)的输出端连接有转动齿轮(7),所述调位座(5)的内侧安置有梯体组件(8),所述梯体组件(8)包括梯架(801)、齿槽(802)、梯板(803)、压敏座(804)、第一电推杆(805)、位移座(806)、第二弹簧座(807)、延伸板(808)和斜座(809),所述梯架(801)的外端开设有齿槽(802),且梯架(801)的内侧连接有梯板(803),所述梯架(801)的外端安置有压敏座(804),所述梯板(803)的内部安置有第一电推杆(805),且第一电推杆(805)的输出端连接有位移座(806),所述梯板(803)的内部两侧安置有第二弹簧座(807),且第二弹簧座(807)的外端连接有延伸板(808),所述延伸板(808)靠近位移座(806)一侧连接有斜座(809),所述梯架(801)的外端安置有移货组件(9),且梯架(801)的两端设置有锁定组件(10)。

2.根据权利要求1所述的一种深海钻井船组可折叠舷梯,其特征在于,所述支撑组件(2)包括支撑座(201)、滑动座(202)和第一弹簧座(203),所述支撑座(201)的底端连接有滑动座(202),且滑动座(202)的两端安置有第一弹簧座(203)。

3.根据权利要求2所述的一种深海钻井船组可折叠舷梯,其特征在于,所述支撑座(201)与滑动座(202)为一体化,且滑动座(202)与第一弹簧座(203)弹性连接。

4.根据权利要求1所述的一种深海钻井船组可折叠舷梯,其特征在于,所述调位座(5)与梯架(801)套接连接,所述转动齿轮(7)与齿槽(802)相啮合。

5.根据权利要求1所述的一种深海钻井船组可折叠舷梯,其特征在于,所述压敏座(804)与第一电推杆(805)电性连接,所述位移座(806)与斜座(809)相贴合。

6.根据权利要求1所述的一种深海钻井船组可折叠舷梯,其特征在于,所述延伸板(808)折叠在梯板(803)内部,且延伸板(808)与第二弹簧座(807)弹性连接。

7.根据权利要求1所述的一种深海钻井船组可折叠舷梯,其特征在于,所述移货组件(9)包括位移杆(901)、滑移座(902)、按压座(903)、握持推杆(904)、转向座(905)、置物箱(906)和配重块(907),所述位移杆(901)的外端设置有滑移座(902),且滑移座(902)靠近梯架(801)一侧设置有按压座(903),所述滑移座(902)的顶端连接有握持推杆(904),且握持推杆(904)的外端安置有转向座(905),所述转向座(905)的外端设置有置物箱(906),且置物箱(906)的底端设置有配重块(907)。

8.根据权利要求7所述的一种深海钻井船组可折叠舷梯,其特征在于,所述转向座(905)带动置物箱(906)旋转,所述位移杆(901)与梯架(801)呈平行状分布。

9.根据权利要求1所述的一种深海钻井船组可折叠舷梯,其特征在于,所述锁定组件(10)包括锁定座(1001)、滑槽(1002)、位移卡座(1003)、第二电推杆(1004)、缓冲板(1005)和第三弹簧座(1006),所述锁定座(1001)的外部两侧开设有滑槽(1002),且滑槽(1002)的内部安置有位移卡座(1003),所述位移卡座(1003)的外端设置有第二电推杆(1004),所述锁定座(1001)的内部安置有缓冲板(1005),且缓冲板(1005)和锁定座(1001)之间设置有第三弹簧座(1006)。

10.根据权利要求9所述的一种深海钻井船组可折叠舷梯,其特征在于,所述缓冲板(1005)与梯架(801)为一体化,且缓冲板(1005)与第三弹簧座(1006)弹性连接。
