专利号: 2024104370088
申请人: 济南深览电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

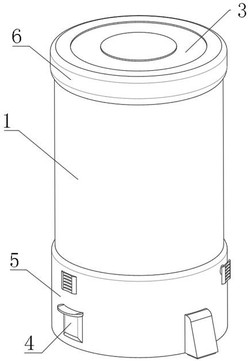

1.一种药物研磨设备,包括罐体(1)、下压结构(3)、固定结构(4)和固定组件(42),其特征在于:所述罐体(1)上表面借助下压结构(3)安装有上盖圈(6),所述罐体(1)的下表面借助固定组件(42)安装有底座(5),所述罐体(1)的内壁设置有磨粉结构(2),所述磨粉结构(2)包括磨粉组件(21)、动力组件(22)和辅助组件(23),所述磨粉组件(21)包括底盘(211),所述底盘(211)与罐体(1)的内壁固定连接,所述底盘(211)的上表面转动连接有传动齿轮(212),所述底盘(211)的上表面转动连接有联动杆(214),所述罐体(1)的内壁转动连接有研磨盘(213),所述研磨盘(213)与联动杆(214)转动连接,所述联动杆(214)的圆弧面固定连接有两个限位板(218),所述研磨盘(213)位于两个限位板(218)之间,所述联动杆(214)的上表面固定连接有磨粉刀(215),所述联动杆(214)的圆弧面固定连接有中心齿轮(216),所述研磨盘(213)的内壁固定连接有内齿圈(217),所述内齿圈(217)与传动齿轮(212)相啮合,所述传动齿轮(212)与中心齿轮(216)相啮合,所述动力组件(22)包括第一装配板(221),所述第一装配板(221)与底座(5)的内壁固定连接,所述第一装配板(221)的上表面固定连接有电机(222),所述电机(222)的输出端固定连接有驱动头(223),所述联动杆(214)靠近驱动头(223)的一端固定连接有传动头(224),所述传动头(224)的下表面开设有嵌入槽,所述嵌入槽的尺寸与驱动头(223)相适配,所述固定结构(4)包括拆装组件(41)和固定组件(42),所述拆装组件(41)包括第二装配板(411),所述第二装配板(411)与底座(5)的内壁固定连接,所述第二装配板(411)位于电机(222)的上方,所述第二装配板(411)的上表面固定连接有三个定位架(412),所述定位架(412)的内壁滑动连接有滑动杆(413),所述滑动杆(413)的圆弧面固定连接有卡接件(415),所述罐体(1)的内壁开设有三个卡接槽(416),所述卡接件(415)的短臂端与卡接槽(416)的内壁相抵接,所述卡接件(415)靠近定位架(412)的一侧固定连接有第二弹簧(414),所述第二弹簧(414)远离卡接件(415)的一端与定位架(412)固定连接,所述滑动杆(413)远离定位架(412)的一端固定连接有辅助件(418),所述滑动杆(413)远离辅助件(418)的一端固定连接有用以防止滑动杆(413)脱落的限位件(417),所述辅助件(418)远离滑动杆(413)的一侧固定连接有若干防滑凸起(419),所述卡接件(415)的两侧分别滑动连接有限位条(428),所述限位条(428)与第二装配板(411)相抵接。

2.根据权利要求1所述的一种药物研磨设备,其特征在于:所述辅助组件(23)包括若干研磨凸起(231),若干个所述研磨凸起(231)均匀开设于研磨盘(213)上表面。

3.根据权利要求1所述的一种药物研磨设备,其特征在于:所述磨粉刀(215)为L形,所述磨粉刀(215)表面开设有若干切割缺口(232)。

4.根据权利要求1所述的一种药物研磨设备,其特征在于:所述研磨盘(213)的上表面固定连接有防漏圈(233),所述防漏圈(233)与罐体(1)的内壁滑动相抵接。

5.根据权利要求1所述的一种药物研磨设备,其特征在于:所述下压结构(3)包括观察组件(31)和下压组件(32),所述观察组件(31)包括亚克力板(311),所述亚克力板(311)与上盖圈(6)固定连接,所述亚克力板(311)的内壁固定连接有内圈板(312),所述上盖圈(6)的内壁开设有预留槽(313),所述罐体(1)的圆弧面固定连接有卡接凸起(314),所述卡接凸起(314)与预留槽(313)的内壁相抵接,所述上盖圈(6)的底壁固定连接有密封圈(315),所述下压组件(32)包括辅助管(321),所述辅助管(321)与内圈板(312)的下表面固定连接,所述内圈板(312)的下表面固定连接有第一弹簧(322),所述第一弹簧(322)远离内圈板(312)的一侧固定连接有挤压板(323)。

6.根据权利要求5所述的一种药物研磨设备,其特征在于:所述挤压板(323)的表面固定连接有若干研磨珠(325),若干所述研磨珠(325)均匀分布在挤压板(323)靠近磨粉刀(215)的一侧。

7.根据权利要求5所述的一种药物研磨设备,其特征在于:所述挤压板(323)的上表面固定连接有波纹管(324),所述波纹管(324)与辅助管(321)固定连接。

8.根据权利要求1所述的一种药物研磨设备,其特征在于:所述固定组件(42)包括吸盘(421),所述吸盘(421)与第一装配板(221)的下表面固定连接,所述底座(5)的圆弧面开设有两个预留孔(422),所述预留孔(422)的内壁滑动连接有滑动按压件(423),两个所述滑动按压件(423)彼此靠近的一侧共同固定连接有下压圈(424),所述下压圈(424)的下表面固定连接有挤压垫(425)。

9.根据权利要求1所述的一种药物研磨设备,其特征在于:所述底座(5)的圆弧面固定连接有两个稳定脚(426),所述稳定脚(426)的下表面固定连接有防滑垫(427)。
