专利号: 2024104273904
申请人: 深圳市君乐电器有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

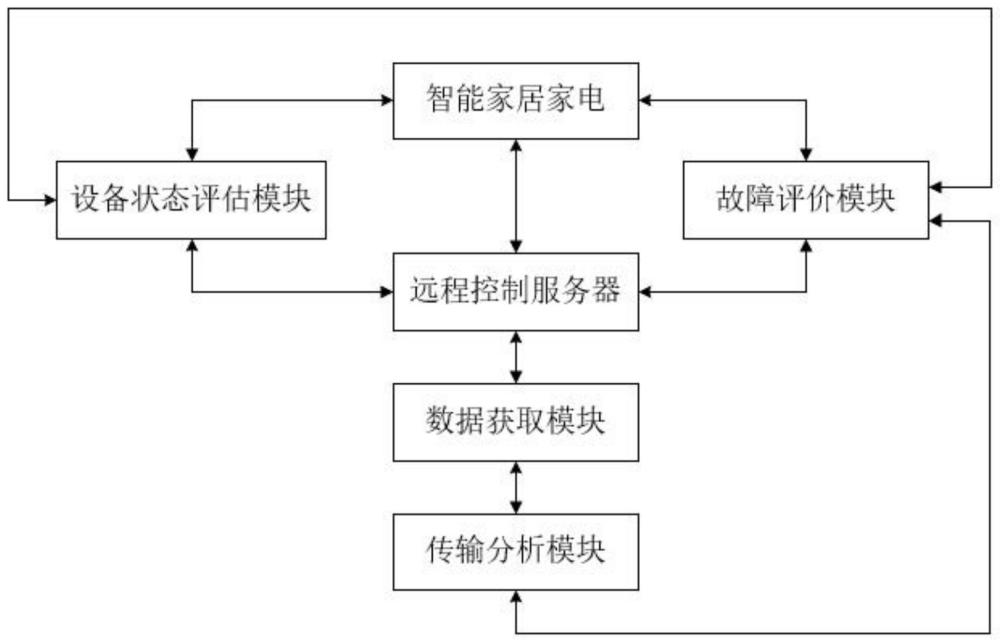

1.一种基于物联网的智能家居家电控制系统,其特征在于:包括:数据获取模块,用于对相应智能家居家电对应的远程控制服务器实时获取的通信数据包进行获取,并将实时获取的通信数据包转发至传输分析模块;

传输分析模块,用于根据获取的通信数据包定期统计相应智能家居家电与其对应的远程控制服务器之间发生通信数据包传输的若干组时间戳序列,基于该若干组时间戳序列计算相应智能家居家电与其对应的远程控制服务器之间在预设单位时间内进行通信数据包传输的反应时间系数;并将计算获取的反应时间系数发送至故障评价模块;

设备状态评估模块,用于定期获取来自智能家居家电或远程控制服务器的硬件监测参数和软件监测参数,基于硬件监测参数和软件监测参数分别计算智能家居家电或远程控制服务器的硬件状态评估系数和软件状态评估系数,并将计算获取的硬件状态评估系数和软件状态评估系数发送至故障评价模块;

故障评价模块,用于根据定期获取的在预设单位时间内相应智能家居家电与其对应的远程控制服务器之间发生通信数据包传输的反应时间系数、相应智能家居家电或远程控制服务器的硬件状态评估系数和软件状态系数,计算相应智能家居家电或远程控制服务器的故障评价系数,根据计算获取的故障评价系数判断相应智能家居家电或远程控制服务器是否故障,进而作出相应的处理。

2.根据权利要求1所述的一种基于物联网的智能家居家电控制系统,其特征在于:所述通信数据包根据智能家居家电与其对应的远程控制服务器之间的数据传输过程,通信数据包的类型包含:第一阶段的智能家居家电到远程控制服务器的设备运行数据包,第二阶段的远程控制服务器到智能家居家电的控制命令数据包,以及第三阶段的智能家居家电到远程控制服务器的执行反馈数据包。

3.根据权利要求2所述的一种基于物联网的智能家居家电控制系统,其特征在于:所述智能家居家电与其对应的远程服务器之间传输的通信数据包的内容包括:第一阶段的智能家居家电发送通信数据包的第一时间戳和远程控制服务器接收到通信数据包的第二时间戳,第二阶段的远程控制服务器发送通信数据包的第三时间戳和智能家居家电接收到通信数据包的第四时间戳,第三阶段的智能家居家电发送通信数据包的第五时间戳和远程控制服务器接收到通信数据包的第六时间戳,智能家居家电的设备ID,远程控制服务器的设备ID,以及具体设备运行内容、控制命令内容或执行结果内容。

4.根据权利要求3所述的一种基于物联网的智能家居家电控制系统,其特征在于:传输分析模块的分析过程包括:定期统计获取在预设单位时间内相应智能家居家电与其对应的远程控制服务器之间发生通信数据包传输的若干组时间戳序列,将该时间戳序列的组数标记为n,且所述时间戳序列包括 其中,i表示在预设单位时间内相应时间戳序列的组号,且i=1,2……n; 以及 分别对应组号为i的第一时间戳、第二时间戳、第三时间戳、第四时间戳、第五时间戳以及第六时间戳;

根据时间戳序列 计算相邻时间戳之间的时间间隔,获取第i组时间戳序列的时间间隔序列

获取相应智能家居家电与其对应的远程控制服务器之间发生通信数据包传输的预设时间间隔阈值序列计算在该预设单位时间内相应智能家居家电与其对应的远程控制服务器之间发生通信数据包传输的反应时间系数XT,计算公式为:式中,ɑ1、ɑ2、ɑ3、ɑ4以及ɑ5分别为第一时间间隔、第二时间间隔、第三时间间隔、第四时间间隔以及第五时间间隔的预设比例系数,其中,ɑ1、ɑ2、ɑ3、ɑ4以及ɑ5均大于0且小于1,ɑ1+ɑ2+ɑ3+ɑ4+ɑ5=1。

5.根据权利要求1所述的一种基于物联网的智能家居家电控制系统,其特征在于:所述智能家居家电或远程控制服务器的硬件状态评估系数的获取方式为:定期通过设置在智能家居家电或远程控制服务器的传感器监测获取智能家居家电或远程控制服务器的硬件监测参数,所述硬件监测参数包括设备内部温度、电压波动值以及处理器测试值;

ID ID

将获取的设备内部温度、电压波动值以及处理器测试值分别标记为TE 、ΔU 以及IDME ,其中,ID表示智能家居家电或远程控制服务器的设备ID;

计算智能家居家电或远程控制服务器的硬件状态评估系数YID,计算公式如下:ID ID

式中,TEmin 和TEmax 分别表示相应设备ID的智能家居家电或远程控制服务器的设备ID内部温度的下限值和上限值;ΔU0 表示相应设备ID的智能家居家电或远程控制服务器的ID设备运行时电压波动值上限值;ME0 表示相应设备ID的智能家居家电或远程控制服务器的ID ID ID设备运行时处理器测试值的下限值;f1 、f2 以及f3 分别表示相应设备ID的智能家居家电或远程控制服务器的设备内部温度评估值、电压波动评估值以及处理器测试评估值的预设ID ID ID权重系数;其中,f1 =0.146、f2 =0.153以及f3 =0.474。

6.根据权利要求1所述的一种基于物联网的智能家居家电控制系统,其特征在于:所述智能家居家电或远程控制服务器的软件状态评估系数的获取方式为:定期统计预设单位时间内相应设备ID智能家居家电或远程控制服务器的软件监测参ID ID数,包括:发出通信数据包的次数CD 、软件处理发生异常数据的字节数CE 以及发生告警ID次数CW ;

计算相应设备ID的智能家居家电或远程控制服务器当前预设单位时间内的软件状态ID评估系数Rt ,计算公式如下:

ID

式中,θ为平滑因子,Rt‑1 指的是上一预设单位时间内的软件状态评估系数。

7.根据权利要求1所述的一种基于物联网的智能家居家电控制系统,其特征在于:故障评价模块的处理过程包括:定期获取在预设单位时间内相应智能家居家电与其对应的远程控制服务器之间发生通信数据包传输的反应时间系数XT、相应智能家居家电或远程控制服务器的硬件状态评估ID系数YID和软件状态系数Rt ;

计算相应智能家居家电或远程控制服务器的故障评价系数,计算公式为:式中,η表示修正因子;

ID

针对智能家居家电或远程控制服务器设置一个故障评价阈值P0 ,将计算获取的故障评价系数与故障评价阈值进行比对,判断相应设备ID的智能家居家电或远程控制服务器是否发生故障;

ID ID

若P ≥P0 ,则将相应设备ID的智能家居家电或远程控制服务器标记为故障,并生成故障报警信息发送至智能家居家电或远程控制服务器的人机交互界面;

ID ID

若P <P0 ,则将相应设备ID的智能家居家电或远程控制服务器标记为正常,则不生成故障报警信息。
