专利号: 2024104247100
申请人: 青岛优瑞达生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

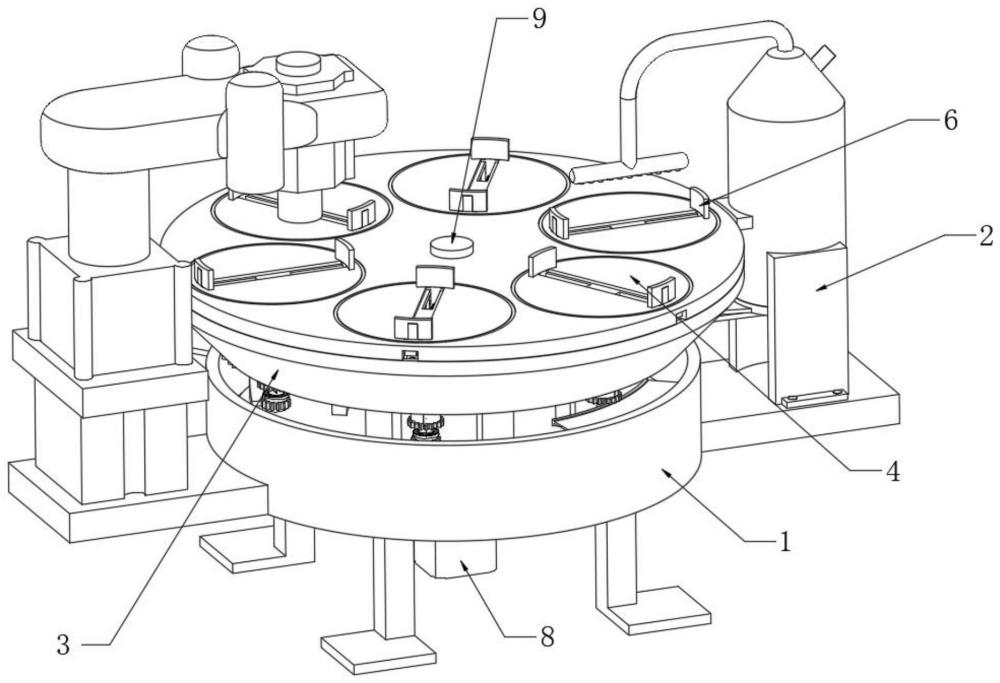

1.一种细胞检测装置,包括设置有检测位和染色位的支撑底罩(1),所述支撑底罩(1)检测位处固定安装有电子显微镜,其特征在于,还包括:

可拆卸的安装在支撑底罩(1)染色位处的染色架(2),所述染色架(2)的内部设置有将染色剂从染色架(2)上的出液管推出的挤出部件;

设置在支撑底罩(1)上可转动的支撑架(3),所述支撑架(3)上阵列设置有若干个可转动的用于放置细胞培养皿的放置盘(4),每个所述放置盘(4)的底部均固定连接有传动架(5),其被装配为当放置盘(4)转动至染色架(2)的染色位后,在挤出部件将染色剂从染色架(2)上的出液管推出时,可使放置盘(4)转动;

设置在放置盘(4)上的两个弧形夹持板(6),用于对放置在放置盘(4)上的培养皿进行夹持,以及设置在传动架(5)内部的传动件(7),其被装配为向上运动后可使两个弧形夹持板(6)相向或是相离运动;向下运动后,可使放置盘(4)振动。

2.根据权利要求1所述的一种细胞检测装置,其特征在于:所述支撑底罩(1)的底部固定连接有驱动电机(8),所述驱动电机(8)输出轴的端部固定连接有转轴(9),所述转轴(9)活动贯穿支撑底罩(1)并与支撑架(3)固定连接,所述支撑架(3)的底部通过连接轴承与支撑底罩(1)的内侧壁活动连接;

所述染色架(2)通过螺钉固定连接在支撑架(3)上,所述染色架(2)上固定连接有激光发射器(10),所述支撑架(3)上对应放置盘(4)的位置均固定连接有激光接收器(11),当需要进行染色时,所述激光接收器(11)接收到激光发射器(10)的光信号后,控制器使所述驱动电机(8)断电,挤出部件将染色剂从染色架(2)上的出液管推出,同时传动架(5)带动放置盘(4)转动,以使染色剂与培养皿内部的细胞均匀接触。

3.根据权利要求2所述的一种细胞检测装置,其特征在于:所述挤出部件包括驱动马达(12)和螺纹杆(13),所述驱动马达(12)固定连接在染色架(2)的底部,其输出轴活动贯穿染色架(2)并与螺纹杆(13)的一端固定连接,所述螺纹杆(13)的表面螺纹套接有活塞(14),所述活塞(14)的表面固定连接有导向块(15),所述导向块(15)的表面与染色架(2)的内侧壁活动连接。

4.根据权利要求2所述的一种细胞检测装置,其特征在于:所述染色架(2)的表面固定连接有支撑板(16),所述支撑板(16)的底部固定连接有转动件(17),所述驱动马达(12)输出轴上固定套接有传动带轮(18),所述转动件(17)与传动带轮(18)通过皮带传动连接;

所述传动架(5)包括圆管部(501)和支撑部(502),所述支撑部(502)固定连接在圆管部(501)的顶部,所述支撑部(502)的顶部与放置盘(4)的表面固定连接,所述圆管部(501)的表面固定连接有与转动件(17)啮合的齿牙,所述放置盘(4)通过固定轴承与支撑架(3)连接。

5.根据权利要求4所述的一种细胞检测装置,其特征在于:所述传动件(7)包括中间部(701),抵接部(702)和调节部(703),所述抵接部(702)一体成形在中间部(701)的顶部,所述调节部(703)一体成形在中间部(701)的底部,所述中间部(701)的表面均匀阵列有若干个外齿(19),所述圆管部(501)的内部均匀阵列有若干个内齿(20),所述外齿(19)的表面与内齿(20)的表面活动连接;

所述抵接部(702)上设置有齿动件,所述转动件(17)向上运动后,外齿(19)与内齿(20)脱离,所述调节部(703)带动转动件(17)转动,以使抵接部(702)上的齿动件通过传动部件使弧形夹持板(6)相离或是相向运动;

所述抵接部(702)的表面固定连接有连接弹簧(21),所述连接弹簧(21)的一端通过限位轴承与圆管部(501)的内部连接。

6.根据权利要求5所述的一种细胞检测装置,其特征在于:所述支撑底罩(1)内部位于检测位和染色位同一侧上固定连接有助振板(22),所述助振板(22)的两侧均设置有朝向支撑底罩(1)底部的倾斜面,所述助振板(22)的底部表面上均匀阵列有若干个振点,所述调节部(703)的顶部表面上固定均匀阵列有多干个挡条(23)。

7.根据权利要求5所述的一种细胞检测装置,其特征在于:所述支撑底罩(1)内部位于检测位和染色位同一侧依次设置有解锁位和固定位,所述支撑底罩(1)内部位于检测位和染色位处固定连接有上升弧板(24),用于使转动件(17)向上运动,所述支撑底罩(1)解锁位上设置有位置可调节的外齿板(25),所述外齿板(25)的表面上固定连接有螺杆(26),所述螺杆(26)的一端螺纹贯穿支撑底罩(1)并延伸至其外部,所述外齿板(25)表面还固定连接有导向杆(27),所述导向杆(27)与支撑底罩(1)活动连接;

所述支撑底罩(1)固定位上固定连接有内齿板(28),在所述调节部(703)运动至内齿板(28)位置处时,其在内齿板(28)上滚动,以使转动件(17)转动,并通过抵接部(702)上的齿动件使传动部件带动弧形夹持板(6)相向运动。

8.根据权利要求7所述的一种细胞检测装置,其特征在于:所述齿动件包括上齿环(29)和下齿环(30),所述上齿环(29)通过定位轴承连接在抵接部(702)的表面,所述下齿环(30)通过连接块滑动连接在抵接部(702)的表面,所述上齿环(29)和下齿环(30)的相对侧均设置有齿块(31),所述上齿环(29)上的齿块(31)和下齿环(30)的齿块(31)相对设置,并且所述齿块(31)的表面上均固定连接有磁铁片(32);

所述下齿环(30)的表面固定连接有抵接弹簧(33),所述抵接弹簧(33)的一端与抵接部(702)的表面固定连接。

9.根据权利要求8所述的一种细胞检测装置,其特征在于:所述传动部件包括丝杆(34)和传动锥齿轮(35),所述丝杆(34)与放置盘(4)活动连接,所述弧形夹持板(6)螺纹套接在丝杆(34)的表面,所述传动锥齿轮(35)固定套接在丝杆(34)的表面,所述放置盘(4)的底部还通过连接轴活动连接有主动锥齿轮(36)和受压盘(37),所述主动锥齿轮(36)与传动锥齿轮(35)啮合,所述受压盘(37)和上齿环(29)的相对侧均固定连接有挤压齿(38)。

10.根据权利要求2‑9任一项所述的一种细胞检测装置,其特征在于:所述支撑架(3)上对应放置盘(4)的位置处固定连接有电磁铁(39),所述放置盘(4)的表面上还活动连接有制动件(40),所述制动件(40)的表面固定连接有磁铁块(41),当需要进行染色时,所述激光接收器(11)接收到激光发射器(10)的光信号后,电磁铁(39)通过吸附磁铁块(41)以使制动件(40)与放置盘(4)脱离。
