专利号: 2024103950442
申请人: 河南珏峻建筑装饰有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

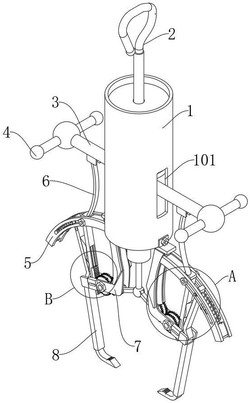

1.一种高安全性建筑用材高空悬吊装置,包括外套筒(1),其特征在于:所述外套筒(1)内顶部固定连接有第二合板(104),所述第二合板(104)中部滑动连接有吊杆(2),所述吊杆(2)外部固定包覆有升降抵筒(20),所述吊杆(2)底部吊设有拉环,所述外套筒(1)底部两侧均可拆卸安装有支撑桥(7),所述支撑桥(7)一端固定安装有下弯桥(5),所述下弯桥(5)上开设有滑轨(9),所述滑轨(9)上滑动连接有爪钩(8),所述爪钩(8)和下弯桥(5)之间连接有第三弹簧(11),每个所述爪钩(8)一侧均固定安装有第二压片(18),所述支撑桥(7)另外一端转动连接有屈服杆(13),所述屈服杆(13)上滑动连接有齿条块(14),所述齿条块(14)上固定安装有抵杆(19)且朝向第二压片(18)表面,每个所述支撑桥(7)上均转动连接有半啮合齿(702),所述拉环和半啮合齿(702)转动连接,所述屈服杆(13)和半啮合齿(702)之间安装有传动齿轮(15),所述传动齿轮(15)于支撑桥(7)上转动。

2.根据权利要求1所述的一种高安全性建筑用材高空悬吊装置,其特征在于:每个所述爪钩(8)一端均固定安装有防滑头(801),所述爪钩(8)另外一端两侧均固定安装有抵垫(802),所述抵垫(802)于滑轨(9)上滑动,所述下弯桥(5)上可拆卸安装有暂阻棉(10),所述暂阻棉(10)通过螺纹螺杆紧固在下弯桥(5)上。

3.根据权利要求1所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述升降抵筒(20)外圈固定安装有第一合板(103),所述第二合板(104)和第一合板(103)之间连接有第一弹簧(102),所述爪钩(8)上贯穿连接有导杆(12),所述导杆(12)固定连接在下弯桥(5)上。

4.根据权利要求1所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述第二压片(18)上具有一段斜面(1801),当所述抵杆(19)由第二压片(18)表面滑动到斜面(1801)顶部时,抵垫(802)和暂阻棉(10)接触,两个所述爪钩(8)相向活动。

5.根据权利要求1所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述爪钩(8)和支撑桥(7)转动连接,每个所述支撑桥(7)两侧表面均安装加强筋(701)。

6.根据权利要求1所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述外套筒(1)上开设有双边通道(101),所述升降抵筒(20)上贯穿有碰撞球杆(3),所述碰撞球杆(3)穿过双边通道(101),所述碰撞球杆(3)两端均安装有接触球,每个所述接触球上均固定连接有副杆(4),所述碰撞球杆(3)中部开设有空槽,所述吊杆(2)到空槽两端分别连接有第二弹簧(301)。

7.根据权利要求6所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述碰撞球杆(3)两端底部均转动连接有变位片(6),每个所述变位片(6)底部和屈服杆(13)接触抵触,且所述变位片(6)底部固定连接有连接绳(16),所述连接绳(16)贯穿屈服杆(13)和齿条块(14)相连,所述爪钩(8)在靠近第二压片(18)旁固定安装有第一压片(17)。

8.根据权利要求7所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述第一压片(17)表面设有上升部(1702)和斜面(1801)接触,所述第一压片(17)在上升部(1702)一端设置有波峰部(1701),所述碰撞球杆(3)产生偏移时,通过所述变位片(6)带动屈服杆(13)移动,齿条块(14)带动抵杆(19)挤压第一压片(17),使抵垫(802)带动暂阻棉(10)偏移,爪钩(8)向外套筒(1)轴心靠拢。

9.根据权利要求6所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述碰撞球杆(3)的长度超过两个下弯桥(5)的长度,且所述接触球和副杆(4)刚性连接。

10.根据权利要求7所述的一种高安全性建筑用材高空悬吊装置,其特征在于:所述外套筒(1)和变位片(6)是由金属材质制成的。
