专利号: 2024103944460
申请人: 海安晴森汽车部件有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 信号装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

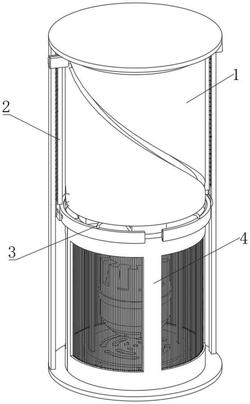

1.一种安防报警器防护装置,包括清洁装置(1)和电机(21),其特征在于:还包括升降擦洗机构(2)、注水结构(3);

所述升降擦洗机构(2)包括输出轴(22)、连杆(23)、桶状凸轮(24)、吊顶(25)、滑轨(26)、复位弹簧一(27)、滑块(28)、伸缩杆(29)、正位板(210)、注水卡槽(211)、橡胶海绵(212)、收缩槽(213)、复位弹簧二(214)、伸缩滑块(215),所述输出轴(22)转动连接在电机(21)的底部,所述连杆(23)固定连接在输出轴(22)的表面,所述桶状凸轮(24)固定连接在连杆(23)的外围,所述吊顶(25)设置在电机(21)的上方,所述滑轨(26)固定连接在吊顶(25)的下方,所述复位弹簧一(27)固定连接在滑轨(26)的内部,所述滑块(28)固定连接在复位弹簧一(27)的上方,所述伸缩杆(29)固定连接在滑块(28)的底部,所述正位板(210)固定连接在伸缩杆(29)的侧面,所述注水卡槽(211)固定连接在正位板(210)的侧面,所述橡胶海绵(212)固定连接在注水卡槽(211)的内侧,所述收缩槽(213)固定连接在滑块(28)的前侧,所述复位弹簧二(214)固定连接在收缩槽(213)的内部,所述伸缩滑块(215)固定连接在复位弹簧一(27)的侧面;

所述注水结构(3)包括膨胀软管(31)、固定板(32)、滚轮(33)、注水管(34),所述注水管(34)固定连接在注水卡槽(211)的上方,所述膨胀软管(31)固定连接子在注水管(34)的末端,所述滚轮(33)活动连接在膨胀软管(31)的表面,所述固定板(32)铰接连接在滚轮(33)的两侧。

2.根据权利要求1所述的一种安防报警器防护装置,其特征在于:所述滑块(28)与滑轨(26)的内部滑动连接,所述伸缩杆(29)贯穿于复位弹簧一(27)的内部,所述伸缩滑块(215)与收缩槽(213)的内部滑动连接,所述伸缩滑块(215)与桶状凸轮(24)的内侧滑动连接。

3.根据权利要求2所述的一种安防报警器防护装置,其特征在于:所述桶状凸轮(24)的内部设置有雾气清散装置(4),所述雾气清散装置(4)包括雾气吸收机构,活塞排汽结构,所述雾气吸收机构包括传动带一(41)、连接转轴(42)、传动带二(43)、从动转轴(44)、气腔(45)、吊杆(46)、叶轮(47)、进气口(48)、防护壳(49)、防护网(410),所述传动带一(41)转动连接在输出轴(22)的表面,所述连接转轴(42)转动连接在传动带一(41)的内侧,所述传动带二(43)转动连在连接转轴(42)的表面,所述从动转轴(44)转动连接在传动带二(43)的内侧,所述防护壳(49)设置在滑轨(26)的内侧,所述防护网(410)开设在防护壳(49)的表面,所述进气口(48)开设在防护壳(49)的顶部,所述叶轮(47)固定连接在从动转轴(44)的表面,所述气腔(45)固定连接在防护壳(49)的上方,所述吊杆(46)固定连接在气腔(45)的内壁。

4.根据权利要求3所述的一种安防报警器防护装置,其特征在于:所述防护壳(49)的上方设置有活塞排汽结构,所述活塞排汽结构包括气封槽(411)、活塞(412)、加热桶(413)上排水管(414),所述气封槽(411)固定连接在气腔(45)的上方,所述活塞(412)滑动连接在气封槽(411)的内部,所述加热桶(413)固定连接在防护壳(49)的上方,所述上排水管(414)活动连接在滚轮(33)的内部。

5.根据权利要求4所述的一种安防报警器防护装置,其特征在于:所述连接转轴(42)贯穿于气腔的顶部,所述传动带二(43)贯穿于气腔(45)的侧面,所述从动转轴(44)镶嵌在吊杆(46)的下方,所述气腔(45)固定连接在加热桶(413)的内部。

6.根据权利要求5所述的一种安防报警器防护装置,其特征在于:所述从动转轴(44)的下方设置有防潮装置(5),所述防潮装置(5)包括吸潮机构和挤压排水结构,所述吸潮机构包括转杆(51)、转壳(52)、挤压槽(53)、限位板(54)、通气口(55)、吸潮海绵(56),所述转杆(51)固定连接在从动转轴(44)的表面,所述转壳(52)固定连接在于转杆(51)的下方,所述挤压槽(53)开设在转壳(52)的侧面,所述限位板(54)滑动连接在转壳(52)的表面,所述通气口(55)开设在转壳(52)的上方,所述吸潮海绵(56)固定连接在转壳(52)的内部。

7.根据权利要求6所述的一种安防报警器防护装置,其特征在于:所述转壳(52)的下方设置有挤压排水结构,所述挤压排水结构包括收缩夹板(57)、复位弹簧三(58)、挤压板(59)、下排水管(510)、底板(511),所述收缩夹板(57)固定连接在防护壳(49)的内部,所述复位弹簧三(58)固定连接在收缩夹板(57)的内部,所述挤压板(59)固定连接在复位弹簧三(58)的前端,所述底板(511)固定连接在转壳(52)的下方,所述下排水管(510)固定连接在底板(511)的底部。

8.根据权利要求7所述的一种安防报警器防护装置,其特征在于:所述挤压槽(53)与挤压板(59)的前端滑动连接,所述限位板(54)与底板(511)的顶面固定连接,所述挤压板(59)与收缩夹板(57)的内部滑动连接,所述转壳(52)与底板(511)的顶面滑动连接,所述底板(511)与防护壳(49)的底部固定连接,所述底板(511)与滑轨(26)的底部固定连接。
