专利号: 2024103526898
申请人: 启东泓昱生物医药有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

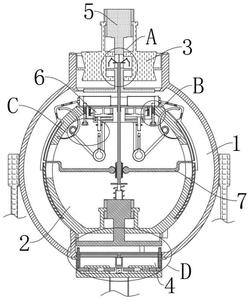

1.一种生物医药研磨装置,包括壳体(1)和两个液压研磨组(5),其特征在于:还包括:

磨球件(2),所述磨球件(2)螺栓连接于壳体(1)的内部,且二者之间形成下料区;

放置组件(4),所述放置组件(4)螺栓连接于壳体(1)的底部;

活动模组(6),所述活动模组(6)固接于磨球件(2)内腔的上端,且活动模组(6)的底端设置有安装于磨球件(2)两侧的推动组件(7);

其中,所述放置组件(4)包括有盛放单元(41)以及活动连接于盛放单元(41)内腔顶部的移动件(42);所述盛放单元(41)具体包括有盛放盒(411)以及活动连接在盛放盒(411)内腔下端两侧的第一抵板(412),两个所述第一抵板(412)相背一端的顶部抵触连接有设置在盛放盒(411)上的第二抵板(413),所述移动件(42)包括底面外侧粘附在盛放盒(411)顶部的第一硅胶膜(422),所述第一硅胶膜(422)底面的中端固接有与盛放盒(411)内腔滑移连接的第一圆板(421);

所述活动模组(6)包括有套设在磨球件(2)上的活动件(62),安装在活动件(62)顶面的第二硅胶膜(61)以及与活动件(62)抵触连接的顶出组件(63);所述活动件(62)具体包括有研磨台(621),滑移连接在研磨台(621)内部的第二圆板(623),以及安装于第二圆板(623)上并用于令第二硅胶膜(61)凸起的第一顶柱(625);所述顶出组件(63)具体包括有与研磨台(621)抵触连接的顶块(632)以及用于对顶块(632)限位的第二顶柱(631);

所述推动组件(7)包括有滑移连接在入料模组(3)内部的推杆(71),与推杆(71)下端两侧壁啮合连接的转杆(72),以及用于拉动研磨台(621)下行的链条(76);

所述活动模组(6)还包括为研磨台(621)提供顶撑力的阻拦组件(64),所述阻拦组件(64)包括固接于球体(21)内部的挡板(644),所述挡板(644)的顶部活动连接有栏杆(641),所述栏杆(641)的上端螺纹套接有与壳体(1)活动连接的螺纹杆(642);

所述螺纹杆(642)与栏杆(641)通过第一弹簧(643)弹性连接,所述螺纹杆(642)的顶部与液压研磨组(5)抵触连接。

2.根据权利要求1所述的生物医药研磨装置,其特征在于:所述磨球件(2)包括设置在壳体(1)内腔中的球体(21),所述球体(21)的顶部安装有放置于研磨台(621)的顶撑架(22);

所述壳体(1)内腔的上端卡接有入料模组(3),所述入料模组(3)与壳体(1)之间形成下料区,所述入料模组(3)的顶部与液压研磨组(5)固接。

3.根据权利要求1所述的生物医药研磨装置,其特征在于:所述第一抵板(412)与盛放盒(411)通过弹簧弹性连接,所述第一抵板(412)与第二抵板(413)的抵触端开设有斜角,所述第一抵板(412)远离第二抵板(413)的一端与第一圆板(421)抵触连接,所述第一圆板(421)的外形呈“T”字型;

所述第一硅胶膜(422)的上方放置有液压研磨组(5),所述第二抵板(413)的顶端贯穿第一硅胶膜(422)并与液压研磨组(5)抵触连接,所述第一圆板(421)底部与第一抵板(412)的抵触端开设有斜角。

4.根据权利要求1所述的生物医药研磨装置,其特征在于:所述研磨台(621)内壁的两侧均开设有限位斜槽(622),所述第二圆板(623)的外壁安装有滑移连接在限位斜槽(622)内的限位柱(624);

所述研磨台(621)顶面的中部与第二硅胶膜(61)固接。

5.根据权利要求1所述的生物医药研磨装置,其特征在于:所述顶块(632)与第二顶柱(631)通过第一弹簧伸缩筒(633)弹性连接,所述顶块(632)呈直角三角形,所述顶块(632)位于第二顶柱(631)外侧的一端与研磨台(621)抵触连接。

6.根据权利要求1所述的生物医药研磨装置,其特征在于:所述转杆(72)远离推杆(71)的一端固接有与磨球件(2)滑移连接的弧形推板(73),所述弧形推板(73)上端的内壁抵触连接有弧板(74)。

7.根据权利要求6所述的生物医药研磨装置,其特征在于:所述弧板(74)位于磨球件(2)内部的一端啮合连接有齿轮轴(75),所述齿轮轴(75)外壁与链条(76)卷绕,所述推杆(71)位于入料模组(3)内部的顶端抵触连接有抵杆(77),所述弧形推板(73)的顶端抵触连接有位于第二硅胶膜(61)顶部的挡环(78)。

8.根据权利要求7所述的生物医药研磨装置,其特征在于:所述抵杆(77)的外形呈“C”字型,所述推杆(71)下端与转杆(72)的接触壁设置有齿条。

9.根据权利要求7所述的生物医药研磨装置,其特征在于:所述挡环(78)的外壁采用橡胶制成,所述挡环(78)的两端均安装有限位弧块;

所述第二圆板(623)的底端抵触连接有安装于推动组件(7)上的顶杆。
