1.一种无卤阻燃环氧树脂，其特征在于，按重量份数计，包括以下原料：环氧树脂95‑

100份、固化剂35‑50份、稀释剂5‑15份、功能助剂4‑8份；

所述功能助剂为具有树枝状支化结构的聚合物，且结构中富含硅、氮、磷元素。

2.根据权利要求1所述的无卤阻燃环氧树脂，其特征在于，所述环氧树脂为双酚A型环氧树脂或者双酚F型环氧树脂中的任一种。

3.根据权利要求1所述的无卤阻燃环氧树脂，其特征在于，所述固化剂为四氢苯酐或者六氢苯酐中的任一种。

4.根据权利要求1所述的无卤阻燃环氧树脂，其特征在于，所述稀释剂为苯基缩水甘油醚、丁基缩水甘油醚或者己基缩水甘油醚中的任一种。

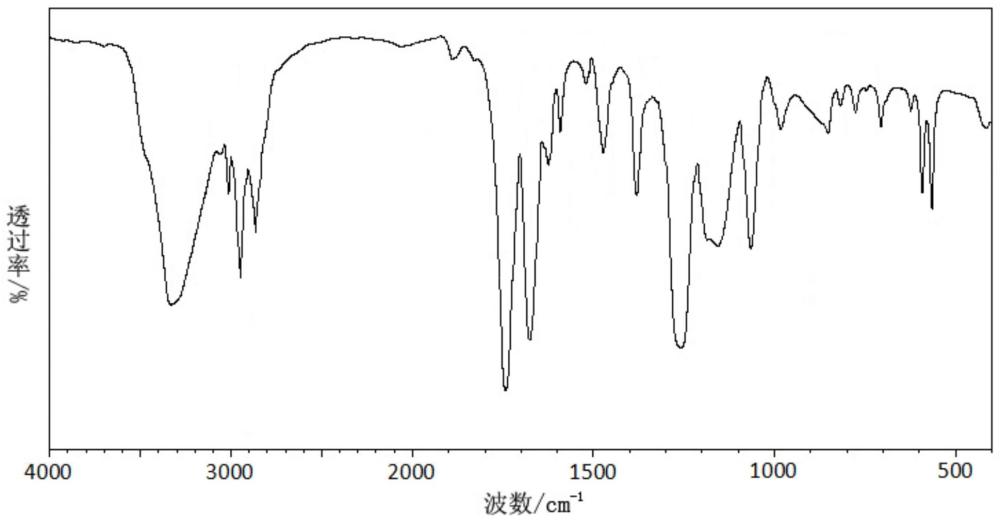

5.根据权利要求1所述的无卤阻燃环氧树脂，其特征在于，所述功能助剂的制备方法包括以下步骤：步骤一：将四异氰酸基硅烷、缩水甘油和甲苯搅拌混合，形成均匀溶液后，通氮气除氧，加入催化剂A搅匀，开启搅拌，于70‑80℃保持4‑8h后，降温出料，分离出固体物料，洗涤、真空干燥，制得中间产物；

步骤二：将中间产物、阻燃剂DDP和1,4‑二氧六环混合，机械搅拌至形成均匀溶液，向溶液中加入催化剂B，混匀，通氮气保护，升高温度至80‑90℃，恒温搅拌12‑24h后，出料，过滤出固体物料，经洗涤处理，再放置于真空干燥箱中真空干燥，制得功能助剂。

6.根据权利要求5所述的无卤阻燃环氧树脂，其特征在于，步骤一中，所述四异氰酸基硅烷和缩水甘油的摩尔比为1:4。

7.根据权利要求5所述的无卤阻燃环氧树脂，其特征在于，步骤一中，所述催化剂A为辛酸亚锡或者二月桂酸二丁基锡中的任一种。

8.根据权利要求5所述的无卤阻燃环氧树脂，其特征在于，步骤二中，所述中间产物和阻燃剂DDP的摩尔比为1:1‑2。

9.根据权利要求5所述的无卤阻燃环氧树脂，其特征在于，步骤二中，所述催化剂B为四丁基溴化铵、四丁基硫酸氢铵或者N,N‑二甲基苄胺中的任一种。

10.如权利要求1所述的一种无卤阻燃环氧树脂的生产方法，其特征在于，包括以下步骤：第一步：按照配方剂量准确称取各组分原料，备用；

第二步：将环氧树脂、稀释剂和功能助剂投入搅拌釜中，机械搅拌均匀，获得预混料；

第三步：将固化剂投入搅拌釜中，搅拌混匀后，倒入模具中，升高温度至120‑140℃，固化2‑4h，即可获得无卤阻燃环氧树脂。
