专利号: 2024102860434
申请人: 东莞市广翔五金有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

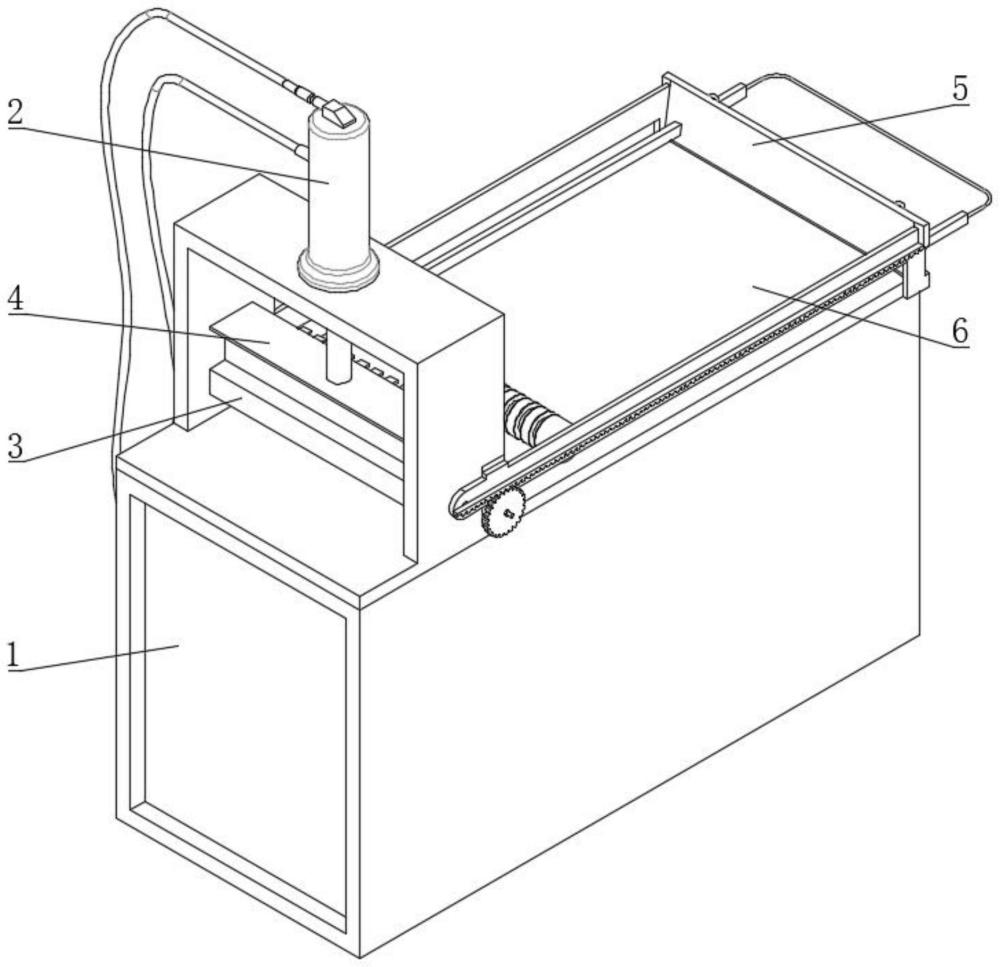

1.一种高速钢扁丝加工用切断装置,包括机箱外壳(1)和高速钢扁丝承载台(6),其特征在于:所述高速钢扁丝承载台(6)的顶端表面连接有电动推杆(2),所述电动推杆(2)内部活塞杆的底端表面连接有切断刀(4),所述高速钢扁丝承载台(6)的前端连接有切断连接块(3),所述高速钢扁丝承载台(6)的下端表面连接有导流机构(5),所述高速钢扁丝承载台(6)连接于机箱外壳(1)的顶端表面;

所述导流机构(5)包括高速钢扁丝推动组件(51)、金属框架(52)、六角螺母一(53)、分流板(54)、整平辊(55)、插接金属块(56)和螺纹螺栓(57),所述整平辊(55)位于导流机构(5)的下端,所述整平辊(55)连接于分流板(54)的下端表面,所述分流板(54)连接于金属框架(52)的前端,所述金属框架(52)连接于螺纹螺栓(57)的螺纹端表面,所述螺纹螺栓(57)连接于六角螺母一(53)的内螺纹表面,所述金属框架(52)连接于高速钢扁丝推动组件(51)的内壁表面,所述金属框架(52)连接于插接金属块(56)的表面,六角螺母一(53)、螺纹螺栓(57)能够将金属框架(52)和插接金属块(56)之间螺纹固定;

所述高速钢扁丝推动组件(51)包括金属推板(511)、连接握把(512)、齿条(513)、金属板(514)、转动辊(515),所述连接握把(512)位于高速钢扁丝推动组件(51)的后端,所述连接握把(512)连接于金属推板(511)的背面,所述金属推板(511)连接于齿条(513)顶端表面后方,所述金属推板(511)连接于金属板(514)的后端表面,所述金属板(514)连接于转动辊(515)的左端;

所述转动辊(515)包括螺旋弹簧(5151)、金属连接块一(5152)、金属圆盘(5153)和转动辊本体(5154),所述转动辊本体(5154)连接于金属连接块一(5152)的内壁表面,所述转动辊本体(5154)连接于金属圆盘(5153)的内壁表面,两个所述螺旋弹簧(5151)分别固定连接于金属连接块一(5152)内部的左端和右端,所述金属圆盘(5153)固定连接于螺旋弹簧(5151)的一侧表面;

所述整平辊(55)包括转动轴(551)、齿轮盘(552)和整平辊本体(554),所述齿轮盘(552)位于整平辊(55)的左端,所述齿轮盘(552)连接于转动轴(551)的左端表面,所述转动轴(551)连接于整平辊本体(554)的内壁表面,所述金属框架(52)活动连接于齿轮盘(552)的右侧表面;

所述分流板(54)包括金属连接块二(541)、六角螺母二(542)和分流板本体(543),所述分流板本体(543)位于分流板(54)的下端,所述分流板本体(543)连接于金属连接块二(541)的下端表面,所述金属连接块二(541)连接于六角螺母二(542)的内螺纹表面,所述金属框架(52)连接于六角螺母二(542)的底端表面;

所述金属推板(511)前端为斜坡,所述金属推板(511)连接于金属框架(52)的表面,所述金属框架(52)连接于齿条(513)的右侧表面,所述齿条(513)啮合连接于齿轮盘(552)的表面。

2.根据权利要求1所述的一种高速钢扁丝加工用切断装置,其特征在于:所述金属连接块二(541)连接于金属框架(52)的前段,所述金属连接块二(541)连接于插接金属块(56)的前段内壁表面。

3.根据权利要求2所述的一种高速钢扁丝加工用切断装置,其特征在于:所述分流板本体(543)连接于转动轴(551)的表面,所述转动轴(551)连接于金属框架(52)的下端表面。

4.根据权利要求3所述的一种高速钢扁丝加工用切断装置,其特征在于:所述高速钢扁丝承载台(6)连接于分流板本体(543)的底端表面,所述分流板本体(543)连接于转动轴(551)的表面,所述分流板本体(543)连接于整平辊本体(554)的表面。
