专利号: 2024102826912
申请人: 南通大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种圆极化反射路径解耦天线,其特征在于,包括:将一对水平金属条带及一对竖直金属条带置于一对圆极化贴片天线单元的上方中心处,利用两对金属条带对近场空间波反射相位的调节,以及竖直金属条带对轴比的恢复并改善,在实现解耦的同时提升轴比带宽;

两条所述水平金属条带上下、左右对称,并位于所述一对圆极化贴片天线单元的两个金属贴片正上方的中心处,所述水平金属条带的长度在0.27λ0‑0.28λ0之间,中心距离在

0.28λ0‑0.3λ0之间,λ0为中心频率对应的自由空间波长,工作时两者同时产生作用,并且电流呈对称半波分布,用于调整近场空间波反射相位,进而调整圆极化贴片单元之间的互耦;

两条所述竖直金属条带上下、左右对称,同样置于所述两个金属贴片正上方的中心处,并位于两条所述水平金属条带的内侧,所述竖直金属条带的长度在0.2λ0‑0.21λ0之间,中心距离在0.15λ0‑0.17λ0之间,工作时激励单元侧的竖直金属条带产生作用,电流呈对称半波分布,用于辅助调整圆极化贴片单元之间的互耦,并改善圆极化天线激励单元的轴比带宽。

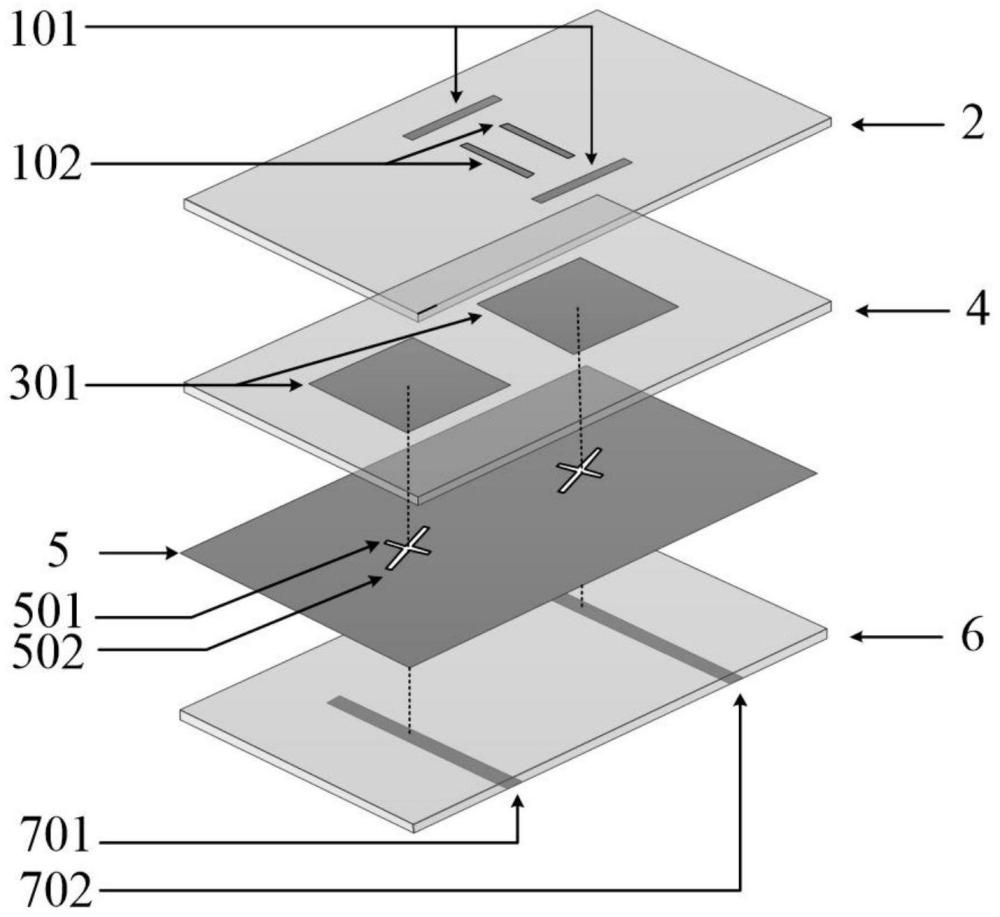

2.根据权利要求1所述的圆极化反射路径解耦天线,其特征在于,所述圆极化反射路径解耦天线包括顶层金属结构(1)、上层介质基板(2)、中间层金属结构(3)、中间层介质基板(4)、中间金属大地(5)、底层介质基板(6)和底层金属结构(7);顶层金属结构(1)由两条所述水平金属条带和两条所述竖直金属条带构成;中间层金属结构(3)由两个所述金属贴片构成;中间层金属大地(5)上刻蚀了两对正交交叉槽,交叉槽分别正对两个金属贴;底层金属结构(7)为两条分别位于交叉槽中心点正下方的金属条带;所述金属贴片、中间层介质基板(4)及中间金属大地(5)构成圆极化贴片天线单元;金属条带、底层介质基板(6)及中间金属大地(5)构成微带馈线。

3.根据权利要求2所述的圆极化反射路径解耦天线,其特征在于,两个所述金属贴片的中心间距为0.5λ0。
