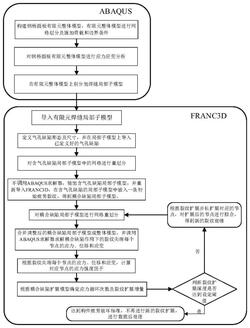

1.一种含气孔缺陷的钢桥面板焊缝疲劳寿命分析方法，其特征在于，包括以下步骤：

S1、构建钢桥面板有限元整体模型，对所述有限元整体模型进行网格划分，并施加荷载和边界条件；对施加荷载和边界条件的有限元整体模型进行应力应变分析；

S2、在经过应力应变分析后的有限元整体模型上剖分出焊缝局部子模型；

S3、在所述焊缝局部子模型上导入已定义好的气孔缺陷形态及尺寸；

S4、重新划分含有气孔缺陷的局部子模型中的网格；

S5、在步骤S4获得的局部子模型中插入一条初始疲劳裂纹，得到耦合缺陷局部子模型；

S6、对所述耦合缺陷局部子模型进行网格重划分；

S7、将重划分后的耦合缺陷局部子模型合并为耦合缺陷扩展模型，获取耦合缺陷作用下耦合缺陷扩展模型内裂纹尖端每个节点的应力、位移和应变；

S8、根据裂纹尖端每个节点的应力、位移和应变，计算对应节点的应力强度因子；

S9、根据耦合缺陷扩展模型确定应力循环次数及裂纹扩展增长量；

S10、判断裂纹扩展增长量是否达到设定阈值，若是，则计算含气孔缺陷的钢桥面板疲劳裂纹扩展寿命；否则，根据裂纹扩展步长扩展对应的节点，拟合扩展后的节点，得到新的裂纹前缘，将所述新的裂纹前缘插入耦合缺陷扩展模型，返回步骤S6；

所述钢桥面板疲劳裂纹扩展寿命Nf的计算公式为：

其中，Δai是第i个节点的新裂纹增长量；ΔNi为新裂纹增长量Δai相对应的载荷循环次数；i＝1，2，…，r；r为裂纹扩展分析步数；C和n是与材料相关的扩展参数，(ΔK)j表示第j步计算的应力强度因子；第i个节点的新裂纹增长量Δai的计算公式为：i≠m，Δam为中值节点m的裂纹扩展步长，Ni为第i个节点的应力循环次数，Nm为中值节点m的应力循环次数，ΔKi为第i个节点的应力强度因子幅值，ΔKm为中值节点m的应力强度因子幅值，Ri、Rm分别为第i个节点、中值节点m的应力比，da/dNi为第i个节点的裂纹增长速率，da/dNm为中值节点m的裂纹扩展速率。

2.根据权利要求1所述的含气孔缺陷的钢桥面板焊缝疲劳寿命分析方法，其特征在于，a为裂纹扩展长度，N为应力循环次数，ΔK为应力强度因子幅值，KI为张开型应力强度因子，KII为滑开型应力强度因子，KIII为撕开型应力强度因子，ν为泊松比。

3.根据权利要求1或2所述的含气孔缺陷的钢桥面板焊缝疲劳寿命分析方法，其特征在‑13 ‑3/2于，C＝5.21×10 N·mm ，n＝3。

4.一种含气孔缺陷的钢桥面板焊缝疲劳寿命分析系统，包括存储器、处理器及存储在存储器上的计算机程序；其特征在于，所述处理器执行所述计算机程序，以实现上述权利要求1～3之一所述方法的步骤。

5.一种计算机可读存储介质，其上存储有计算机程序/指令；其特征在于，所述计算机程序/指令被处理器执行时实现上述权利要求1～3之一所述方法的步骤。

6.一种计算机程序产品，包括计算机程序/指令；其特征在于，该计算机程序/指令被处理器执行时实现上述权利要求1～3之一方法的步骤。
