1.一种高压氧舱调节系统,包括氧舱壳体(1),所述氧舱壳体(1)上铰接有密封门(101),其特征在于,还包括:空调机构,用于对所述氧舱壳体(1)内空气的温度、湿度、空气流动速度和洁净度进行调整;
照明机构,设置在所述氧舱壳体(1)的顶部,用于为所述氧舱壳体(1)提供照明;
供氧机构,用于向所述氧舱壳体(1)的内部充氧,以完成对所述氧舱壳体(1)内部的加压;
排氧机构,用于将所述氧舱壳体(1)的气体向外排出,以完成对所述氧舱壳体(1)内部的减压;
检测单元,用于检测所述氧舱壳体(1)的内部氧浓度是否超标;
应急组件,用于快速将所述氧舱壳体(1)内部的氧气向外排出,以降低所述氧舱壳体(1)内部的氧浓度;
控制单元,在所述检测单元检测到所述氧舱壳体(1)的氧浓度过高时,并且所述排氧机构难以降低所述氧舱壳体(1)内部的氧浓度时,用于控制所述应急组件快速将所述氧舱壳体(1)的内部的氧气向外排出,以使得漏在舱内的各处的氧气尽快均匀的排到舱外,以降低舱内的氧浓度;
所述排氧机构包括:
排氧口(4),设置有三个,均开设于所述氧舱壳体(1)的内部底面;
减压管道(5),数量与所述排氧口(4)相等,分别固定连通在对应所述排氧口(4)底部;
主排氧管道(6),与三个所述减压管道(5)固定连通,用于将多余的废氧向外排出;
其中,所述主排氧管道(6)的端部固定安装有单向阀,以避免所述主排氧管道(6)排氧不及时通过管口排到舱内;
所述应急组件包括:
套管(7),通过支板(8)固定安装于所述减压管道(5)的内壁上;
转扇(9),转动连接于所述套管(7)的外壁上,且中心部分开设有与套管(7)直径相适配的圆孔(10),所述转扇(9)用于将废氧向所述主排氧管道(6)的方向输送;
推动件(11),通过连接板(12)设置于所述主排氧管道(6)的内部;
推杆(13),固定安装于所述推动件(11)的伸缩端,且位于所述套管(7)的内部;
圆柱块(14),固定安装于所述推杆(13)的外壁上,直径与所述圆孔(10)相等,用于对圆孔(10)进行遮挡;
遮挡盘(15),固定安装于所述推杆(13)的顶端,用于对所述减压管道(5)的内部空间进行遮挡;
限位件,设置于所述遮挡盘(15)与所述转扇(9)之间,用于限制所述转扇(9)的转动;
还包括:
凹槽(19),开设于所述推杆(13)的顶端;
弹性伸缩杆(20),所述弹性伸缩杆(20)的固定部转动连接于所述凹槽(19)的内部;
圆台型挡块(21),所述圆台型挡块(21)与所述弹性伸缩杆(20)的伸缩端固定连接;
旋转扇叶(29),呈圆周阵列分布于所述圆台型挡块(21)的表面,用于在排氧时使得氧舱壳体(1)的内部的氧气加速流动,以使得氧气向排氧口(4)附近进行流动聚集;
卡合件,设置于所述遮挡盘(15)与所述圆台型挡块(21)之间;
阻挡件,设置有两组,均设置在所述遮挡盘(15)与所述转扇(9)之间,在所述圆台型挡块(21)未向上移动时,用于限制所述旋转扇叶(29)转动。
2.根据权利要求1所述的一种高压氧舱调节系统,其特征在于,所述检测单元包括:测氧仪(3),固定安装于所述氧舱壳体(1)的内部,用于检测所述氧舱壳体(1)内部的氧浓度;
所述控制单元用于根据所述测氧仪(3)的检测结果先控制所述排氧机构启动,以对所述氧舱壳体(1)内部的氧气进行排出,所述控制单元还依据所述测氧仪(3)的第二次检测结果控制所述应急组件启动,以对舱内不同部位的氧气进行聚集排出,以快速降低舱内的氧浓度。
3.根据权利要求1所述的一种高压氧舱调节系统,其特征在于,还包括:流孔(18),呈圆周阵列开设于所述遮挡盘(15)的顶部,在所述推动件(11)推动所述遮挡盘(15)向上移动时,以使得氧气可以通过流孔(18)向所述减压管道(5)的内部流动。
4.根据权利要求1所述的一种高压氧舱调节系统,其特征在于,所述卡合件包括:环形槽(22),开设于所述遮挡盘(15)的外圈,且所述环形槽(22)上对称开设有缺口(23);
滑动架(24),设置有两个,所述滑动架(24)的一端与所述圆台型挡块(21)固定连接,所述滑动架(24)的另一端滑动连接于所述环形槽(22)的内部;
其中,在所述滑动架(24)滑动至对应的所述缺口(23)处后,所述弹性伸缩杆(20)释放弹力推动所述圆台型挡块(21)向所述氧舱壳体(1)的内部延伸,以使得所述旋转扇叶(29)带动所述氧舱壳体(1)内部的不同部分氧气进行流动。

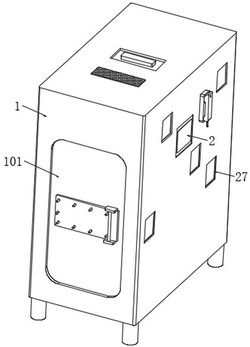

5.根据权利要求1所述的一种高压氧舱调节系统,其特征在于,还包括:透明窗户(27),设置有多个,固定安装于所述氧舱壳体(1)的两侧侧壁上;
其中,所述透明窗户(27)上下分布在不同高度,以使得使用者在高压氧疗的过程中在不同的状态下均可以对看到外部情况。
6.根据权利要求1所述的一种高压氧舱调节系统,其特征在于,还包括:放气组件,设置在所述主排氧管道(6)的内部,用于在排氧时使得部分空气进入所述主排氧管道(6)的内部;
所述控制单元还用于在所述应急组件启动时控制所述放气组件工作,以使得空气进入所述主排氧管道(6)与氧气进行混合。
