专利号: 2024101932990
申请人: 梁立涛
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

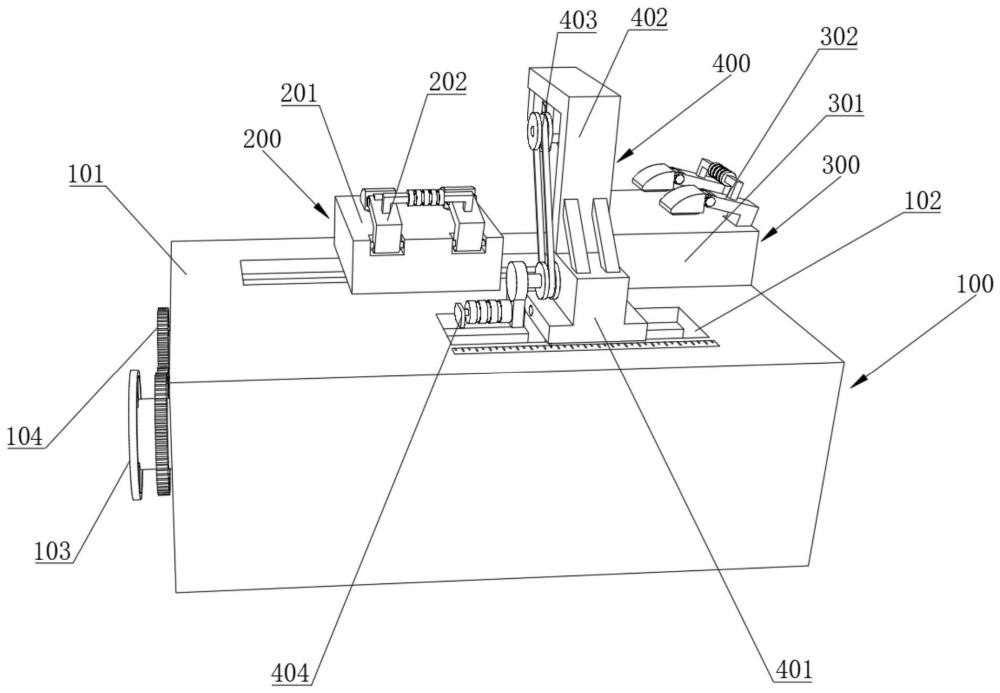

1.一种材料研发用韧性检测方法,包括一种材料研发用韧性检测装置,其特征在于:该材料研发用韧性检测装置包括主体单元(100)、移动夹持单元(200)、固定夹持单元(300)和冲击单元(400),采用上述材料研发用韧性检测装置在对材料韧性进行检测时的具体方法如下:S1:将待检测材料试片的一端放置在第二垫板(301)上并通过第二夹持组件(302)将材料固定,将材料的另一侧放置在第一垫板(201)上并通过第一夹持组件(202)固定;

S2:向外拔出插杆(404b),在重力作用下使得落镖(403c)下落并对材料顶部产生冲击;

S3:若材料没有断裂,将第一夹持组件(202)打开,通过驱动组件(103)和传动组件(104)带动第一垫板(201)和支撑架(402)逐渐向远离第二垫板(301)的方向移动,在相同间隔的位置分别停下并分别用落镖(403c)对材料进行冲击;

S4:将材料断裂时支撑架(402)的移动幅度进行记录并计算,根据材料断裂时第一垫板(201)与第二垫板(301)的间距按比例放大得出材料作为横向支撑构件时允许承受荷载的最大跨度;

所述主体单元(100)包括外壳(101),所述外壳(101)的顶部前后两侧均开设有滑槽(102),且前侧所述滑槽(102)的长度小于后侧滑槽(102)的长度,所述外壳(101)的左侧设置有驱动组件(103),所述驱动组件(103)的后侧设置有传动组件(104),所述驱动组件(103)带动传动组件(104)转动;

所述移动夹持单元(200)包括第一垫板(201),所述第一垫板(201)设置在外壳(101)的上方,所述第一垫板(201)通过传动组件(104)带动移动,所述第一垫板(201)的正面设置有可转动的第一夹持组件(202);

所述固定夹持单元(300)包括第二垫板(301),所述第二垫板(301)固定连接在外壳(101)的上方,所述第一垫板(201)的右侧设置有可转动的第一夹持组件(302);

所述冲击单元(400)包括固定块(401),所述固定块(401)通过驱动组件(103)带动移动,所述固定块(401)的顶部固定连接有支撑架(402),所述支撑架(402)的内侧设置有检测组件(403),所述固定块(401)的左侧设置有复位组件(404),所述复位组件(404)控制检测组件(403)运行。

2.根据权利要求1所述的一种材料研发用韧性检测装置,其特征在于:所述驱动组件(103)包括主动丝杆(103a)和主动齿轮(103b),所述主动齿轮(103b)与主动丝杆(103a)固定连接,所述主动丝杆(103a)转动连接在外壳(101)的内部,所述主动丝杆(103a)的外侧螺纹连接有半圆螺母(103c)。

3.根据权利要求2所述的一种材料研发用韧性检测装置,其特征在于:所述半圆螺母(103c)的顶部固定连接有工字滑块(103d),所述工字滑块(103d)滑动连接在前侧滑槽(102)的内部,所述工字滑块(103d)的顶部与固定块(401)固定连接。

4.根据权利要求3所述的一种材料研发用韧性检测装置,其特征在于:所述传动组件(104)包括从动齿轮(104a)和传动齿轮(104b),所述从动齿轮(104a)的规格尺寸与主动齿轮(103b)相同,所述从动齿轮(104a)与传动齿轮(104b)啮合连接,所述传动齿轮(104b)的另一侧与主动齿轮(103b)啮合连接,所述从动齿轮(104a)的右侧固定连接有从动丝杆(104c),所述从动丝杆(104c)转动连接在外壳(101)的内部,所述从动丝杆(104c)的外侧设置有与半圆螺母(103c)和工字滑块(103d)相同的结构且与第一垫板(201)连接。

5.根据权利要求4所述的一种材料研发用韧性检测装置,其特征在于:所述主动丝杆(103a)外壁的螺纹长度小于从动丝杆(104c)外壁的螺纹长度,所述主动丝杆(103a)的导程与从动丝杆(104c)的导程相等且导程角为从动丝杆(104c)的二分之一。

6.根据权利要求5所述的一种材料研发用韧性检测装置,其特征在于:所述第一夹持组件(202)包括两个转杆(202a)和一个把手(202b),所述把手(202b)与转杆(202a)固定连接,所述转杆(202a)的外端转动连接有转动夹板(202c),所述转动夹板(202c)的内侧固定连接有橡胶垫(202d),所述橡胶垫(202d)的底部开设有多个真空吸槽(202e)。

7.根据权利要求6所述的一种材料研发用韧性检测装置,其特征在于:所述第一垫板(201)的正面转动连接有转轴(201a),所述转轴(201a)的外壁设置有扭簧(201b),所述转轴(201a)与转杆(202a)固定连接。

8.根据权利要求7所述的一种材料研发用韧性检测装置,其特征在于:所述检测组件(403)包括滑轮(403a)和卷轴(403b),所述滑轮(403a)和卷轴(403b)均转动连接在支撑架(402)的内侧,所述卷轴(403b)的外壁缠绕连接有绳索,所述绳索的外端穿过滑轮(403a)外壁并固定连接有落镖(403c),所述落镖(403c)通过重力带动下落。

9.根据权利要求8所述的一种材料研发用韧性检测装置,其特征在于:所述卷轴(403b)的轴心处固定连接有第一带轮(403d),所述第一带轮(403d)的下方通过传动带连接有第二带轮(403e),所述第二带轮(403e)转动连接在固定块(401)的外侧,所述第二带轮(403e)的外侧固定连接有转盘(403f)。

10.根据权利要求9所述的一种材料研发用韧性检测装置,其特征在于:所述复位组件(404)包括摇把(404a)和插杆(404b),所述摇把(404a)与转盘(403f)固定连接,所述插杆(404b)插入摇把(404a),所述插杆(404b)的内侧固定连接有连接杆(404c),所述连接杆(404c)贯穿摇把(404a)且之间活动连接,所述固定块(401)的外壁开设有固定孔(404d),所述连接杆(404c)插入固定孔(404d)。
