专利号: 2024101901117
申请人: 陕西炬烽建筑劳务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

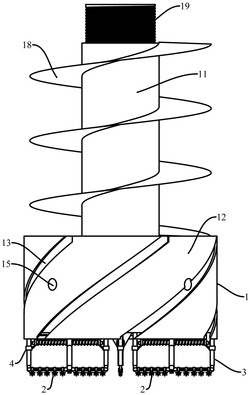

1.一种建筑基坑施工的钻孔装置,其特征在于:包括钻进结构、切刀件、传动结构和调节件;

钻进结构,包括钻杆和钻头;钻杆上下分布;钻头设置在钻杆下端,且外侧壁设有螺旋槽;钻杆和钻头内设有上下分布且相通的流道,且钻头外侧壁上还设有环形均布且与流道相通的喷口;

切刀件,为间隔分布的多组,且每组切刀件包括滑套、切刀柱和切刀;切刀柱设置于滑套下端;切刀为环形均匀分布在切刀柱上的多个;

传动结构,设置在钻头底端且为环形均布的多组,且包括内杆、外杆、固定杆、滑杆和伸缩连杆;内杆可上下滑动地设置于钻头,且靠近钻头圆心设置;外杆可上下滑动地设置于钻头,且远离钻头圆心设置;固定杆沿钻头径向设置,且内外两端均通过连杆与钻头底端连接;滑杆可滑动地设置于固定杆;伸缩连杆设置在固定杆下方,且包括内连杆和外连杆,内连杆的一端与内杆铰接、另一端与滑杆铰接;外连杆一端与滑杆铰接、另一端与外杆铰接;

滑套可滑动地设置于伸缩连杆;

调节件,配置成当切刀件遇到硬质土层达到预设阻力时,反向一侧的伸缩连杆相对下移,并带动滑杆向遇到阻力一侧的切刀件方向移动,使得遇到阻力一侧的伸缩连杆被压缩,并使分布在伸缩连杆上的多个切刀件变得密集;

所述调节件包括第一压簧、第二压簧、弹簧和滑块件;第一压簧为两个,且分别设置在内杆与钻头之间、外杆与钻头之间,使得内杆和外杆可相对钻头上下移动;第二压簧套设安装在固定杆上,且设置滑杆与第二压簧的中点连接;弹簧分别套设安装在内连杆和外连杆上,且初始状态下,保持多个切刀件等间距的分布在伸缩连杆上;滑块件为两个,且分别设置在固定杆与外杆之间、固定杆与内杆之间;

所述滑块件包括第一滑块、伸缩杆和第二滑块;第一滑块可滑动地套设于固定杆,且一端与压簧相连;第二滑块套设安装于外杆或内杆;所述伸缩杆一端与第一滑块相连、另一端与第二滑块相连;初始状态下,内杆和外杆上的第二滑块位置高度相同。

2.根据权利要求1所述的一种建筑基坑施工的钻孔装置,其特征在于:所述内连杆和外连杆均为方形结构,滑套上开设有方形结构的贯通孔;多个滑套分别套设安装于内连杆和外连杆。

3.根据权利要求2所述的一种建筑基坑施工的钻孔装置,其特征在于:在所述滑杆的底端还设有多个间隔分布的辅切刀片。

4.根据权利要求3所述的一种建筑基坑施工的钻孔装置,其特征在于:在所述滑杆上方还设有导向板,所述滑杆上端开设有适配导向板的滑动孔,所述滑杆相对于导向板可左右移动。

5.根据权利要求1所述的一种建筑基坑施工的钻孔装置,其特征在于:所述传动结构为以钻头中心轴线为基准环形均匀分布的四组。

6.根据权利要求1所述的一种建筑基坑施工的钻孔装置,其特征在于:所述钻头还上设有适配内杆滑动的内滑槽、适配外杆滑动的外滑槽;初始状态下,内杆和外杆的底端平齐,滑杆处于弹簧和固定杆的中点。

7.根据权利要求1所述的一种建筑基坑施工的钻孔装置,其特征在于:在所述钻杆上还设有螺旋导板,钻杆上端还设有连接螺杆。

8.根据权利要求1所述的一种建筑基坑施工的钻孔装置,其特征在于:在所述钻头的中心底端还设有用于中心处土层钻进的锥头。
