专利号: 2024101583595
申请人: 四川职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

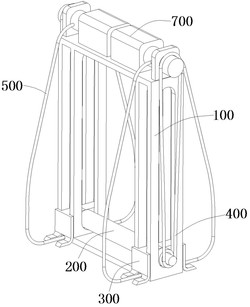

1.一种建筑大管道安装用装配式起重机,其特征在于,包括:

安装架,中部设置有第一安装区,所述第一安装区的两侧为第二安装区,所述第二安装区的正对所述第一安装区的一侧开设有活动腔;

固定管,中部位于所述第一安装区内,两端位于两个所述第二安装区内,所述固定管的端部活动卡接在所述活动腔内;

两个承接件,分别活动卡接在两个所述第二安装区的未开设有活动腔的一侧,且两个所述承接件分别与所述固定管的两端可拆卸固定连接;

两个收卷装置,均安装在所述安装架的顶部;

两个第一拉索,一端固定在一个所述收卷装置上,另一端分别固定在所述固定管的两端部,用于在一个所述收卷装置启动时对所述固定管进行抬升;

两个第二拉索,一端固定在另一个所述收卷装置上,另一端分别绕过两个所述承接件并固定在两个所述承接件朝向所述活动腔的一侧,用于在另一个所述收卷装置启动时将管道紧缚在所述第二拉索与所述承接件之间构成的固定空间内。

2.根据权利要求1所述的建筑大管道安装用装配式起重机,其特征在于,所述第二安装区的底面两端开设有避让口,用于所述第二拉索通过。

3.根据权利要求2所述的建筑大管道安装用装配式起重机,其特征在于,所述承接件包括连接管和抬升板,所述抬升板由两个呈夹角设置的板面构成,其中一个板面上开设有贯通口,所述贯通口与所述避让口相对,所述连接管活动卡接在所述第二安装区内,所述连接管的一端与所述固定管固定连接,所述连接管的另一端与所述抬升板可拆卸固定连接。

4.根据权利要求3所述的建筑大管道安装用装配式起重机,其特征在于,所述抬升板的朝向所述连接管的一板面上固定有定位块,所述定位块用于卡接在所述连接管的一端,所述定位块上开设有第二定位孔,所述连接管上开设有第一定位孔,当所述定位块卡接在所述连接管内时,所述第一定位孔和所述第二定位孔中轴线重合,所述定位块和所述连接管通过插接在所述第一定位孔和所述第二定位孔内的定位杆固定连接。

5.根据权利要求4所述的建筑大管道安装用装配式起重机,其特征在于,所述抬升板的宽度大于所述活动腔的宽度,且所述抬升板的两侧面分别与所述第一安装区的侧面和所述安装架的侧面位于同一平面,所述安装架与所述抬升板贴合的一面开设有多个安装槽,所述安装槽内安装有辊轮,所述辊轮表面与所述抬升板贴合。

6.根据权利要求5所述的建筑大管道安装用装配式起重机,其特征在于,所述辊轮表面设置有橡胶层,且所述橡胶层凸出于所述安装架的用于与所述抬升板贴合的一面。

7.根据权利要求6所述的建筑大管道安装用装配式起重机,其特征在于,所述固定管的侧边开设有第一通孔,所述连接管的底边开设有第二通孔,所述第二拉索的一端绕过所述贯通口并穿过所述第二通孔固定在所述第一通孔位置处。

8.根据权利要求7所述的建筑大管道安装用装配式起重机,其特征在于,所述固定管内插接有固定杆,所述固定杆上开设有第三通孔,穿入所述第一通孔的第二拉索固定在所述第三通孔内。

9.根据权利要求8所述的建筑大管道安装用装配式起重机,其特征在于,所述收卷装置安装在所述第一安装区的内顶部,所述收卷装置的收卷端延伸至所述第二安装区。

10.一种建筑大管道安装用装配式起重机的使用方法,应用于上述权利要求1至9任一项所述的建筑大管道安装用装配式起重机,其特征在于,所述方法包括:将两个第二拉索向远离安装架的方向展开,以使管道能够放置或移动到两个第二拉索的上方;

启动一个收卷装置对两个第二拉索进行收卷,两个第二拉索会将管道向承接件的方向拉动,并最终配合承接件实现对管道的紧缚;

启动另一个收卷装置对两个第一拉索进行收卷,从而实现对管道的抬升。
