专利号: 2024101359462
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

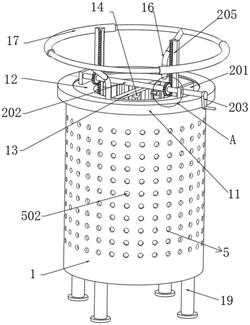

1.结冰云雾模拟喷嘴雾化锥角测量装置,包括设备外壳,所述设备外壳的顶部固定连接有支撑槽块,所述设备外壳的顶部设置有旋转环,所述旋转环的内壁固定连接有测量架,所述测量架的底部中轴固定连接有结冰云雾模拟喷嘴,所述测量架的侧壁固定连接有第一激光器,所述旋转环的顶部固定连接有若干个连接杆,所述连接杆远离旋转环的一端固定连接有转动杆,所述设备外壳的底部固定连接有支撑底座,所述支撑底座的底部固定连接有若干个支撑腿,其特征在于,还包括:调节机构,所述调节机构包括固定连接在旋转环顶部的若干个支撑块,所述支撑块上转动贯穿有旋转柱,所述旋转柱远离支撑块的一端固定连接有调节把手;

其中,所述旋转柱靠近调节把手的一端固定连接有齿轮,所述齿轮的齿牙上啮合有齿条,所述齿条与旋转环滑动连接;

所述设备外壳的内部设置有截面测量机构,所述截面测量机构包括固定连接在支撑底座顶部的若干个伸缩杆一,所述伸缩杆一远离支撑底座的一端固定连接有固定环,所述测量架的远离结冰云雾模拟喷嘴的一端固定连接有伸缩杆二,所述固定环的内部滑动连接有旋转凸块,所述旋转凸块的内壁固定连接有第二激光器;

所述设备外壳的内壁上设置有排水机构,所述排水机构包括固定连接在设备外壳内壁上的黑色海绵,所述设备外壳的侧壁上开设有若干个出水孔,所述旋转环的底部固定连接有若干个挤压柱,所述挤压柱与出水孔相挤压。

2.根据权利要求1所述的结冰云雾模拟喷嘴雾化锥角测量装置,其特征在于:所述设备外壳的内部设置有旋转机构,所述旋转机构包括固定连接在旋转环侧壁上的若干个连接块,所述连接块远离旋转环的一端转动连接有转动轮,所述支撑底座的顶部开设有转动滑槽,所述支撑底座的顶部转动连接有旋转底座,所述转动滑槽内部设置有若干个滚珠。

3.根据权利要求2所述的结冰云雾模拟喷嘴雾化锥角测量装置,其特征在于:所述旋转环的底部设置有反射机构,所述反射机构包括转动连接在旋转环底部的若干个反射镜片一,所述反射镜片一与旋转环的半径呈45°设置,所述反射镜片一远离旋转环的一端与旋转底座转动连接;

其中,所述旋转环的底部固定连接有若干个固定柱,所述固定柱的底部开设有异形槽,所述固定柱的异形槽内部固定连接有挤压弹簧,所述挤压弹簧远离固定柱异形槽内壁的一端与反射镜片一固定连接,所述固定环的外壁固定连接有若干个拨动杆。

4.根据权利要求3所述的结冰云雾模拟喷嘴雾化锥角测量装置,其特征在于:所述固定环上设置有加强机构,所述加强机构包括固定连接在旋转凸块上的反射镜片二,所述反射镜片二与竖直方向的直线呈45°设置,所述旋转凸块的内部固定连接有反射镜片三,所述反射镜片三水平设置。

5.根据权利要求4所述的结冰云雾模拟喷嘴雾化锥角测量装置,其特征在于:所述加强机构还包括固定连接在反射镜片三远离旋转凸块的一端的防护罩,所述固定环的底部固定连接有若干个清除杆,所述清除杆远离固定环的一端固定连接有若干个清除柱,所述清除柱远离清除杆的一端固定连接有除水刷。

6.根据权利要求1‑5任意一项所述的结冰云雾模拟喷嘴雾化锥角测量装置的测量方法,其特征在于,包括以下几个步骤:调节调节机构,通过调节调节把手使得旋转柱转动带动齿轮,齿轮旋转带动齿条上下运动,根据需求调节高度;

调节旋转机构,根据需求调节旋转机构,通过转动转动杆调节角度;

排出水珠避免散射,通过黑色海绵吸收反射光线;

反射光线加强入射光线,通过反射镜片二与反射镜片三配合将入射光线原路反射回原本的路线,达到加强入射光线的效果。
