专利号: 2024100735270
申请人: 赣州市瑞杰电梯设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

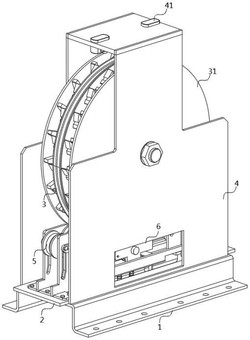

1.一种电梯限速器,包括安装座(1),安装座(1)上设置有安装架(4),安装架(4)内部设置有绳轮(3)和用于制动绳轮(3)的制动轮(31),所述安装架(4)上还设置有用于检测绳轮(3)转速的测速器(41),其特征在于,还包括:两个夹紧组件(5),分别安装在绳轮(3)的两端的安装座(1)上,用于夹紧绳轮(3)两侧的绳索并向上拉起绳索的两端,使绕过绳轮(3)的绳索脱离绳轮(3)的绳槽;

清理组件(6),安装在绳轮(3)的正下方,用于对绳轮(3)的绳槽内部进行清理,包括清理架(61),清理架(61)的一侧向上延伸设置有伸入到绳槽内的刮刀(63),所述清理架(61)升降安装在绳轮(3)与安装座(1)底部之间;

每组所述夹紧组件(5)包括两块导向板(51)和位于两块导向板(51)之间的两个夹紧轮(52),两个夹紧轮(52)之间留有用于供绳轮(3)上延伸下来的绳索穿过的间隙,所述导向板(51)上分别设置有用于导向两个夹紧轮(52)相互靠近的导向通孔(5101);导向通孔(5101)包括上方的竖直部分和下方的倾斜部分;安装座(1)上设置有用于带动两个夹紧轮(52)向上运动的升降架(21);

两个所述夹紧轮(52)的外端面轮廓呈多边形状,两个夹紧轮(52)相互靠近状态下,外端面的其中一个边相互对准完成两个夹紧轮(52)相对位置的锁定;

还包括刷板组件(64)和用于带动刷板组件(64)摆动的从动轮(62),所述从动轮(62)转动安装在清理架(61)中部,所述从动轮(62)上设置有用于与绳轮(3)的外壁压紧接触的环形配合槽(6201),所述从动轮(62)中部设置有环形槽(6202),所述环形槽(6202)的内壁上沿从动轮(62)轴向设置有多个凹槽(6203),多个所述凹槽(6203)呈环状分布在环形槽(6202)的内壁上;

所述刷板组件(64)包括转动安装在清理架(61)内部的摆动轴(642),所述摆动轴(642)的中部向上设置有伸到绳轮(3)正下方的支撑杆(644),所述支撑杆(644)顶部设置有伸到绳轮(3)的绳槽内部的刷毛(641),所述摆动轴(642)的两端还设置有用于带动摆动轴(642)顺时针转动的扭簧(643);所述摆动轴(642)的侧面倾斜向下设置有拨块(645),所述拨块(645)伸到从动轮(62)的凹槽(6203)内,所述拨块(645)在从动轮(62)的转动过程中,不断的在不同的凹槽(6203)内部滑入或滑出。

2.根据权利要求1所述的一种电梯限速器,其特征在于,所述安装座(1)上设置有底板(2),所述底板(2)位于绳轮(3)的下方,所述底板(2)上设置有矩形通槽(201),所述升降架(21)上下滑动安装在矩形通槽(201)内部,所述升降架(21)的两端伸到两个夹紧轮(52)的侧面,所述升降架(21)上设置有用于支撑在两个夹紧轮(52)的转轴上的支撑通孔(2101)。

3.根据权利要求2所述的一种电梯限速器,其特征在于,所述安装座(1)的下方设置有底座(11),所述底座(11)位于升降架(21)的正下方,所述底座(11)上设置有用于带动升降架(21)上下移动的伸缩杆(12)。

4.根据权利要求3所述的一种电梯限速器,其特征在于,所述清理架(61)的下方设置有弹性复位杆(13),弹性复位杆(13)的下方与底座(11)连接,弹性复位杆(13)用于带动清理架(61)朝向底座(11)的方向移动,所述升降架(21)上设置有用于供清理架(61)上下运动的升降槽(2102),所述升降架(21)的两侧设置有支撑在清理架(61)下方的支撑板(22)。

5.根据权利要求4所述的一种电梯限速器,其特征在于,所述升降架(21)的底部设置有用于供支撑板(22)朝向或者远离清理架(61)滑动的滑槽(2103),所述升降架(21)上还设置有用于控制支撑板(22)在滑槽(2103)的滑动位置的螺纹杆(23)。

6.根据权利要求5所述的一种电梯限速器,其特征在于,所述绳轮(3)的两侧均呈环状设置有多个限位块,所述制动轮(31)朝向绳轮(3)的端面呈环状设置有多个卡块,所述制动轮(31)与安装架(4)之间设置有用于推动制动轮(31)朝向绳轮(3)移动的弹簧(32),所述安装架(4)朝向制动轮(31)的端面设置有吸附制动轮(31)的磁性吸块(33),初始状态下,磁性吸块(33)吸附制动轮(31)使制动轮(31)远离绳轮(3)。
