专利号: 2023236690470
申请人: 郑兰英
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种墙梁支模连接结构,包括底板(1)、墙体(101)、安装槽(102)、墙梁支模(103)、滑槽A(104)、支模架A(2)、滑动支架(201)和滑动连接架(4),所述底板(1)上方两侧固定安装有墙体(101),所述墙体(101)侧方相对面嵌入设置有安装槽(102),所述安装槽(102)有若干个,且每两个呈相对等距并列设置,相对的两个所述安装槽(102)内侧之间滑动设置有墙梁支模(103),所述墙梁支模(103)下方嵌入设置有滑槽A(104),所述滑槽A(104)内部下方通过滑块滑动设置有滑动连接架(4),所述滑动连接架(4)有若干个,且呈并列设置,所述底板(1)上方靠近墙梁支模(103)下方设置有支模架A(2),所述支模架A(2)有若干个,且呈并列设置,所述支模架A(2)内部上方滑动设置有滑动支架(201),其特征在于:所述支模架A(2)内侧设置有方便对不同高度墙梁支模进行辅助支撑的调节支撑机构,所述滑动连接架(4)下方设置有方便与支模架A连接支撑的连接支撑机构,所述滑动支架(201)前后方设置有可避免墙梁支模移动的限位机构。

2.如权利要求1所述的一种墙梁支模连接结构,其特征在于:所述调节支撑机构由齿牙(202)、限位槽B(208)、齿轮(3)、滑槽B(301)、调节盘(302)、阻尼伸缩杆A(303)和限位块A(304)构成;

所述滑动支架(201)两侧固定安装有齿牙(202),所述支模架A(2)内部两侧通过轴承转动设置有齿轮(3),且齿轮(3)外圈配套的齿牙和若干齿牙(202)之间呈咬合传动设置,所述齿轮(3)前方嵌入设置有滑槽B(301),所述滑槽B(301)内部前方滑动设置有调节盘(302),所述调节盘(302)后方和滑槽B(301)内壁后方之间固定安装有阻尼伸缩杆A(303),且阻尼伸缩杆A(303)外侧配套设置有弹簧,所述调节盘(302)后方四周固定安装有限位块A(304),所述支模架A(2)前方两侧靠近调节盘(302)后方嵌入设置有限位槽B(208),且限位块A(304)契合滑动设置在限位槽B(208)内侧。

3.如权利要求1所述的一种墙梁支模连接结构,其特征在于:所述连接支撑机构由限位槽A(105)、连接块(203)、阻尼伸缩杆B(401)、支撑架B(402)、限位块B(403)和连接槽(404)构成;

所述墙梁支模(103)下方靠近滑槽A(104)后方嵌入设置有限位槽A(105),所述滑动连接架(4)下方两侧固定安装有阻尼伸缩杆B(401),且阻尼伸缩杆B(401)外侧配套设置有弹簧,所述阻尼伸缩杆B(401)端部下方之间固定安装有支撑架B(402),所述支撑架B(402)下方嵌入设置有连接槽(404),所述滑动支架(201)上方固定安装有连接块(203),且连接块(203)契合滑动设置在连接槽(404)内侧,所述支撑架B(402)上方两侧固定安装有限位块B(403),且限位块B(403)契合滑动设置在限位槽A(105)内侧。

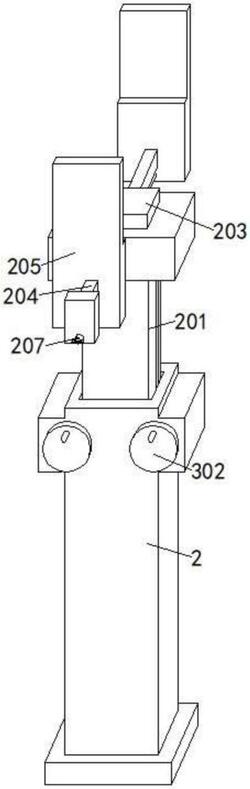

4.如权利要求1所述的一种墙梁支模连接结构,其特征在于:所述限位机构由导向架(204)、防移架(205)、螺纹槽(206)和调节螺杆(207)构成;

所述滑动支架(201)前后方均固定安装有导向架(204),所述导向架(204)外侧上方通过滑块滑动设置有防移架(205),所述防移架(205)下方相对嵌入设置有螺纹槽(206),所述导向架(204)和滑动支架(201)之间通过轴承转动设置有调节螺杆(207),且调节螺杆(207)螺纹咬合转动设置在螺纹槽(206)内侧。

5.如权利要求2所述的一种墙梁支模连接结构,其特征在于:所述齿牙(202)有若干个,且呈梯形状等距并列设置,所述限位槽B(208)有若干个,且呈等距环绕设置。

6.如权利要求3所述的一种墙梁支模连接结构,其特征在于:所述限位槽A(105)有若干个,且呈半圆状等距并列设置,所述限位块B(403)呈半圆状设置。

7.如权利要求4所述的一种墙梁支模连接结构,其特征在于:所述防移架(205)呈“L”形状设置。
