专利号: 2023236624657
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

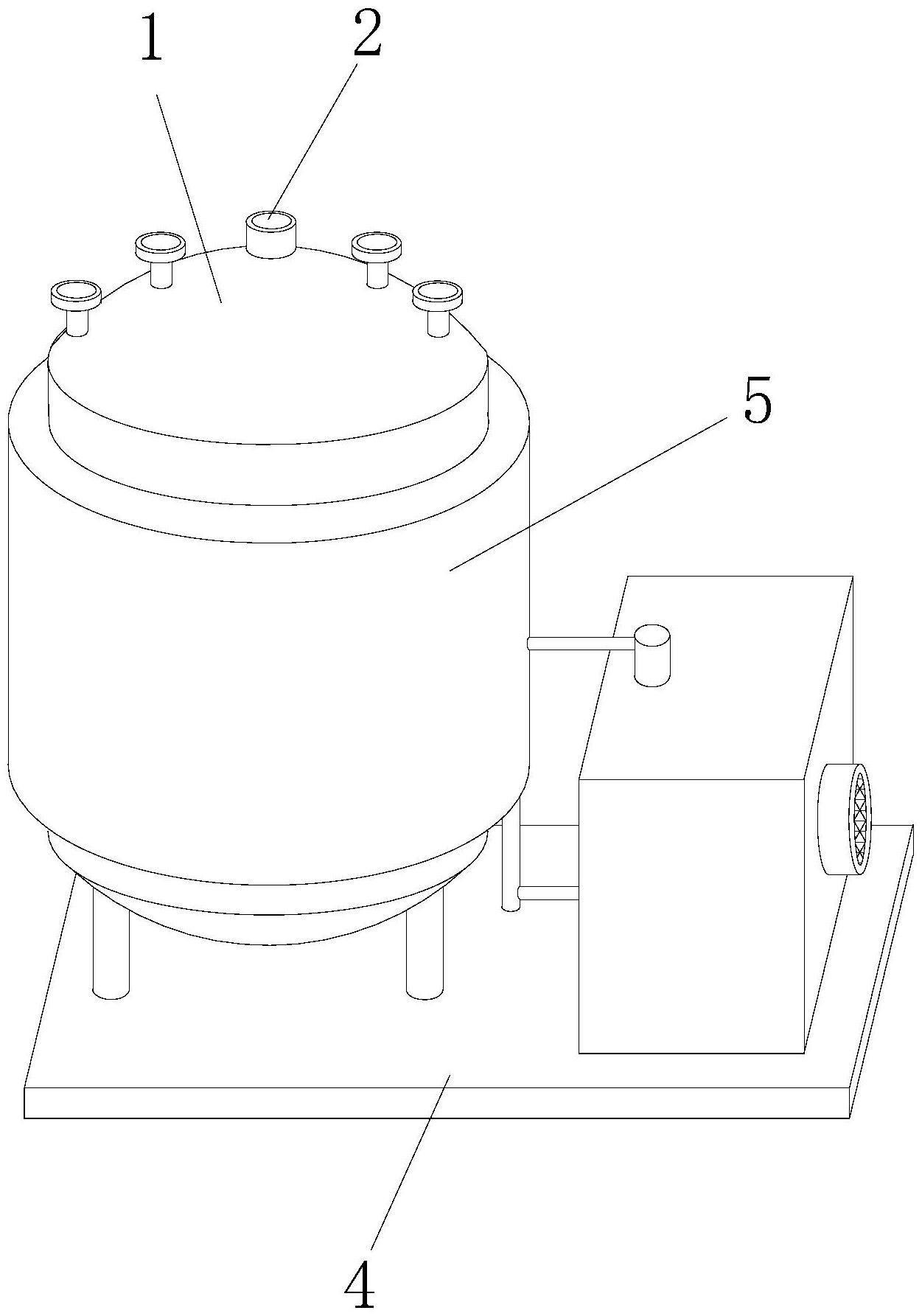

1.一种化工生产氯化反应釜,包括反应釜,其特征在于:所述反应釜的上端设置有氯气进气管,反应釜的下端设置有排料口,反应釜的下方设置有底座,反应釜的表面设置有散热组件,氯气进气管的下端设置有均匀分布组件;

所述散热组件包括导热板、导热套、导热柱、冷却水箱、循环泵、出水管、回流管、散热风扇和散热管道,其中,反应釜的内壁设置有导热板,反应釜的表面设置有导热套,导热套与导热板之间设置有导热柱,底座的上方设置有冷却水箱,冷却水箱的一侧设置有散热风扇,冷却水箱的内部贯穿设置有散热管道,冷却水箱的上端设置有循环泵,循环泵与导热套之间设置有出水管,导热套与冷却水箱之间设置有回流管;

所述均匀分布组件包括转管、底部出气管、连接通气管、侧部通气管、从动齿轮、主动齿轮和搅拌电机,其中,氯气进气管的下端设置有转管,转管的下端设置有底部出气管,转管的两侧设置有连接通气管,连接通气管远离转管的一端设置有侧部通气管,转管的上端表面设置有从动齿轮,从动齿轮的一侧设置有主动齿轮,主动齿轮的上端设置有搅拌电机。

2.根据权利要求1所述的一种化工生产氯化反应釜,其特征在于:所述散热风扇的表面设置有固定框,固定框远离冷却水箱的一侧设置有防尘网。

3.根据权利要求1所述的一种化工生产氯化反应釜,其特征在于:所述搅拌电机与从动齿轮、主动齿轮的外部设置有防护套。

4.根据权利要求1所述的一种化工生产氯化反应釜,其特征在于:所述转管与氯气进气管的相交处设置有密封套,密封套与转管之间设置有转槽。
