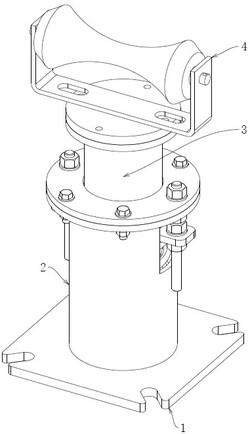

1.自适应管道安装支架，其特征在于：包括安装底板（1）、支撑筒（2）、可调伸缩支撑件（3）和支撑定位件（4）；所述支撑筒（2）的内部中空、上端开口，支撑筒（2）的底部固定连接在安装底板（1）的上表面，所述可调伸缩支撑件（3）安装在支撑筒（2）内，且能够沿支撑筒（2）上下调节高度，所述可调伸缩支撑件（3）的上端伸出支撑筒（2）后与支撑定位件（4）可拆卸固定连接。

2.根据权利要求1所述的自适应管道安装支架，其特征在于：所述可调伸缩支撑件（3）包括伸缩筒（5），所述伸缩筒（5）的外侧壁设有一圈限位板（6），且伸缩筒（5）的外侧壁活动套设有滑动板（7），所述滑动板（7）位于限位板（6）的下方，且伸缩筒（5）的下端与支撑筒（2）的底部之间设有压缩弹簧（27），所述压缩弹簧（27）的上表面与滑动板（7）的下表面相接触。

3.根据权利要求2所述的自适应管道安装支架，其特征在于：所述支撑筒（2）的上端设有第一连接法兰（8），且第一连接法兰（8）的上表面安装有导向板（9），所述导向板（9）的中部设有供伸缩筒（5）穿过的通孔（10），所述第一连接法兰（8）和导向板（9）之间通过锁紧螺栓（11）和可调螺栓（12）固定连接，且可调螺栓（12）上螺纹连接有上锁紧螺母（13）和下锁紧螺母（14），所述上锁紧螺母（13）位于导向板（9）的上方，所述下锁紧螺母（14）位于第一连接法兰（8）的下方。

4.根据权利要求3所述的自适应管道安装支架，其特征在于：所述滑动板（7）的两侧设有连接板（15），所述可调螺栓（12）的下端穿过连接板（15），且可调螺栓（12）上螺纹连接有上可调螺母（16）和下可调螺母（17），所述上可调螺母（16）和下可调螺母（17）分别位于连接板（15）的上方和下方。

5.根据权利要求4所述的自适应管道安装支架，其特征在于：所述支撑筒（2）的侧壁设有供连接板（15）伸出和上下移动的滑动槽（18）。

6.根据权利要求5所述的自适应管道安装支架，其特征在于：所述上锁紧螺母（13）与导向板（9）之间、下锁紧螺母（14）与第一连接法兰（8）之间、上可调螺母（16）与连接板（15）之间以及下可调螺母（17）与连接板（15）之间均设有垫片（19）。

7.根据权利要求1所述的自适应管道安装支架，其特征在于：所述支撑定位件（4）包括支撑板（20）、U型架（21）和定位辊（22），所述可调伸缩支撑件（3）的上端设有第二连接法兰（23），所述支撑板（20）与第二连接法兰（23）固定连接，且所述U型架（21）可拆卸固定连接在支撑板（20）上，所述定位辊（22）的两端转动连接在U型架（21）上。

8.根据权利要求7所述的自适应管道安装支架，其特征在于：所述定位辊（22）的外侧壁中部设有弧形凹槽（24）。

9.根据权利要求8所述的自适应管道安装支架，其特征在于：所述支撑板（20）的直径大于第二连接法兰（23）的直径，且支撑板（20）上对称设有两条弧形调节孔（25），所述U型架（21）上设有与弧形调节孔（25）相连接的定位孔（26）。
