专利号: 2023236534167
申请人: 南通雄泰铜业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

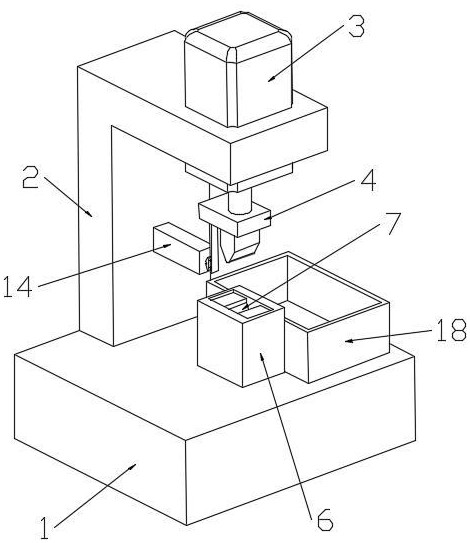

1.一种可自动下料的折弯机,包括底座(1),其特征在于,所述底座(1)上固定安装有支撑架(2),所述支撑架(2)上固定安装有升降气缸(3),所述升降气缸(3)上固定安装有安装板(4),所述安装板(4)下表面固定安装有折弯刀(5);

所述底座(1)上固定安装有折弯座(6),所述折弯座(6)上端开设有折弯槽(7),所述折弯座(6)侧面开设有安装槽,所述折弯槽(7)内对称开设有均与安装槽相连通的移动孔,所述安装槽内通过弹性组件安装有升降板(8),所述升降板(8)上固定安装有两个顶板(9),两个所述顶板(9)分别对应两个移动孔,所述安装板(4)上设有用于带动升降板(8)竖直向上移动的传动组件。

2.根据权利要求1所述的一种可自动下料的折弯机,其特征在于,所述弹性组件包括竖直固定安装在安装槽内的竖杆(10)和套设在竖杆(10)上的伸缩弹簧(11),所述升降板(8)表面开设有圆孔,所述竖杆(10)插设在圆孔内,所述伸缩弹簧(11)的两端分别与升降板(8)表面和安装槽内壁固定连接。

3.根据权利要求1所述的一种可自动下料的折弯机,其特征在于,所述升降板(8)表面开设有矩形孔,所述传动组件包括竖直固定安装在安装板(4)上的支撑杆(12)、通过弹簧杆(19)安装在支撑杆(12)上的卡块(13),所述卡块(13)的纵截面为等腰梯形,所述卡块(13)的一端开设有卡口。

4.根据权利要求3所述的一种可自动下料的折弯机,其特征在于,所述支撑架(2)上固定安装有矩形块(14),所述矩形块(14)位于升降板(8)的正上方。

5.根据权利要求1所述的一种可自动下料的折弯机,其特征在于,所述顶板(9)上端转动安装有支杆(15),所述支杆(15)的一端固定安装有顶块(16),所述顶板(9)的上端倾斜固定安装有顶杆(17),所述顶杆(17)的一端与支杆(15)接触。

6.根据权利要求5所述的一种可自动下料的折弯机,其特征在于,所述底座(1)上放置有收集箱(18),所述收集箱(18)位于折弯座(6)的侧面。
