专利号: 2023236280527
申请人: 广州启蒙知识产权服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

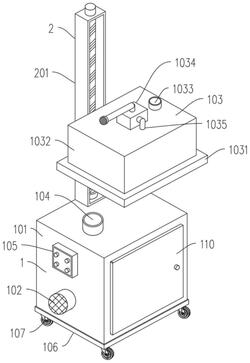

1.一种建筑工程用扬尘处理装置,包括主体机构(1)和调节机构(2),其特征在于:所述调节机构(2)位于主体机构(1)的上侧,所述主体机构(1)包括设备主体(101)、抽风机(102)和降尘组件(103),所述抽风机(102)固定安装在设备主体(101)的前端,所述降尘组件(103)活动安装在设备主体(101)的上端;

所述降尘组件(103)包括固定支撑板(1031)、水槽(1032)、连接入水管(1033)、抽水泵(1034)、连接抽管(1035)、输送管(1036)、连接管道(1037)和雾化喷头(1038),所述固定支撑板(1031)活动安装在设备主体(101)的上侧,所述水槽(1032)固定安装在固定支撑板(1031)的上端。

2.根据权利要求1所述的一种建筑工程用扬尘处理装置,其特征在于:所述连接入水管(1033)固定安装在水槽(1032)的上端,所述抽水泵(1034)固定安装在水槽(1032)的上端,所述连接抽管(1035)固定安装在抽水泵(1034)的右端,所述连接抽管(1035)的下端和水槽(1032)的内部连通,所述输送管(1036)固定安装在抽水泵(1034)的上端,所述连接管道(1037)固定安装在输送管(1036)的前端,所述雾化喷头(1038)固定安装在连接管道(1037)的前端。

3.根据权利要求2所述的一种建筑工程用扬尘处理装置,其特征在于:所述主体机构(1)还包括出风管(104)、控制面板(105)、移动底板(106)、万向轮(107)、过滤网(108)、活性炭吸附板(109)和活动门(110),所述出风管(104)固定安装在设备主体(101)的上端。

4.根据权利要求3所述的一种建筑工程用扬尘处理装置,其特征在于:所述控制面板(105)固定安装在设备主体(101)的前端,所述控制面板(105)电性连接抽水泵(1034)和抽风机(102),所述移动底板(106)固定安装在设备主体(101)的下端,所述万向轮(107)活动安装在移动底板(106)的下端,所述过滤网(108)固定安装在设备主体(101)的内部,所述活性炭吸附板(109)固定安装在设备主体(101)的内部,所述活动门(110)活动安装在设备主体(101)的右端。

5.根据权利要求4所述的一种建筑工程用扬尘处理装置,其特征在于:所述调节机构(2)包括调节盒(201)、驱动电机(202)、螺纹丝杆(203)、活动环(204)和调节连接块(205),所述调节盒(201)固定安装在设备主体(101)的上端。

6.根据权利要求5所述的一种建筑工程用扬尘处理装置,其特征在于:所述驱动电机(202)固定安装在调节盒(201)的上端,所述驱动电机(202)电性连接控制面板(105),所述螺纹丝杆(203)活动安装在驱动电机(202)下端的传动端,所述活动环(204)固定安装在调节盒(201)内端的下端,所述调节连接块(205)活动安装在螺纹丝杆(203)的外端,所述调节连接块(205)螺纹连接螺纹丝杆(203)。
