专利号: 202323612771X
申请人: 东营元立信息技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

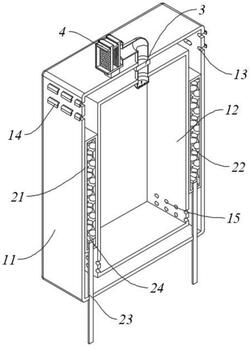

1.一种封闭式母线配电箱,其特征在于,包括:

配电箱本体,包括第一壳体和第二壳体,所述第二壳体设置于第一壳体内,所述第一壳体和第二壳体之间形成有夹层;

相变组件,包括相变箱,所述相变箱设置有一对,一对所述相变箱分别设置于第一壳体和第二壳体的左右夹层内,所述相变箱内设置有相变材料;

输气组件,包括轴流风机,所述轴流风机安装于第一壳体上端壁的内侧,所述第二壳体的上端壁内侧安装有均流室壳体,所述均流室壳体与轴流风机的出风口连接;

过滤装置,安装于第一壳体上,所述过滤装置包括过滤装置壳体,所述过滤装置壳体内插接有第一过滤网和第二过滤网,所述过滤装置壳体的出风口与轴流风机的进风口连接。

2.根据权利要求1所述的一种封闭式母线配电箱,其特征在于,所述第一壳体左右两侧壁的上侧开设有多个第一通气孔,多个所述第一通气孔的外侧均设置有防护壳,所述第一通气孔设置于相变箱的上侧。

3.根据权利要求2所述的一种封闭式母线配电箱,其特征在于,所述第二壳体左右两侧壁的下侧开设有多个第二通气孔,多个所述第二通气孔均设置于相变箱的下侧。

4.根据权利要求1所述的一种封闭式母线配电箱,其特征在于,所述相变材料选用石蜡和石墨的复合相变材料。

5.根据权利要求1所述的一种封闭式母线配电箱,其特征在于,所述相变箱的下侧壁上安装有第一导热杆,所述第一导热杆的上端置于相变箱内,所述第一导热杆的上端固定连接有第二导热杆,所述第一导热杆的下端贯穿过第一壳体的底部并埋设于地面内。

6.根据权利要求5所述的一种封闭式母线配电箱,其特征在于,所述第一壳体选用保温性能好的材料,所述第二壳体、相变箱、第一导热杆和第二导热杆均选用导热性能好的材料。

7.根据权利要求1所述的一种封闭式母线配电箱,其特征在于,所述轴流风机的进风口安装有进气管,所述轴流风机的出风口安装有出气管,所述出气管的下端与均流室壳体相连通。

8.根据权利要求7所述的一种封闭式母线配电箱,其特征在于,所述均流室壳体的底部壁板上开设有多个输气孔,多个所述输气孔由均流室壳体的中心向两侧依次倾斜设置,且所述输气孔的倾斜度由均流室壳体的中心向两侧依次变大。

9.根据权利要求8所述的一种封闭式母线配电箱,其特征在于,所述第一过滤网安装于过滤装置的入风口处,所述第二过滤网安装于过滤装置壳体的出风口处,进气管远离轴流风机的一端安装于过滤装置壳体的出风口上。
