专利号: 2023235986843
申请人: 莆田市涵江区大众鞋材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

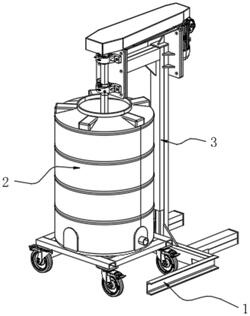

1.一种鞋材粘胶搅拌装置,包括支座(1),以及用于对原料进行盛放的移动罐组件(2),其特征在于:还包括设置在所述支座(1)顶部搅拌组件(3);

所述搅拌组件(3)包括设置在支座(1)顶部的升降组件(31),所述升降组件(31)上安装有用于对移动罐组件(2)进行搅拌的搅拌机构(32)。

2.根据权利要求1所述的鞋材粘胶搅拌装置,其特征在于:所述升降组件(31)包括固定在支座(1)上的U型支座(311),所述U型支座(311)的两端之间通过轴承贯穿设置有螺杆(312),以及一对用于导向的导轨(313),所述U型支座(311)低端安装减速电机(314),所述减速电机(314)的转子与螺杆(312)相连接。

3.根据权利要求2所述的鞋材粘胶搅拌装置,其特征在于:所述螺杆(312)上拧接有卡接在导轨(313)上上下滑动的位移块(315),所述位移块(315)与搅拌机构(32)固定连接。

4.根据权利要求1所述的鞋材粘胶搅拌装置,其特征在于:所述搅拌机构(32)包括固定在位移块(315)侧壁的L型支架(321),所述L型支架(321)顶部两端固定有左轴承座(322)和右电机座(323)。

5.根据权利要求4所述的鞋材粘胶搅拌装置,其特征在于:所述左轴承座(322)上活动安装有转杆(324),所述转杆(324)顶部安装有从动转轮(325),所述转杆(324)低端安装有若干搅拌叶(326)。

6.根据权利要求4所述的鞋材粘胶搅拌装置,其特征在于:所述右电机座(323)上安装有电机(327),所述电机(327)的转子上安装有与从动转轮(325)通过皮带(328)相连接的主动转轮(329)。

7.根据权利要求1所述的鞋材粘胶搅拌装置,其特征在于:所述移动罐组件(2)包括移动底座(21),所述移动底座(21)顶部固定安装有上开口的搅拌罐(22)。
