专利号: 202323596187X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

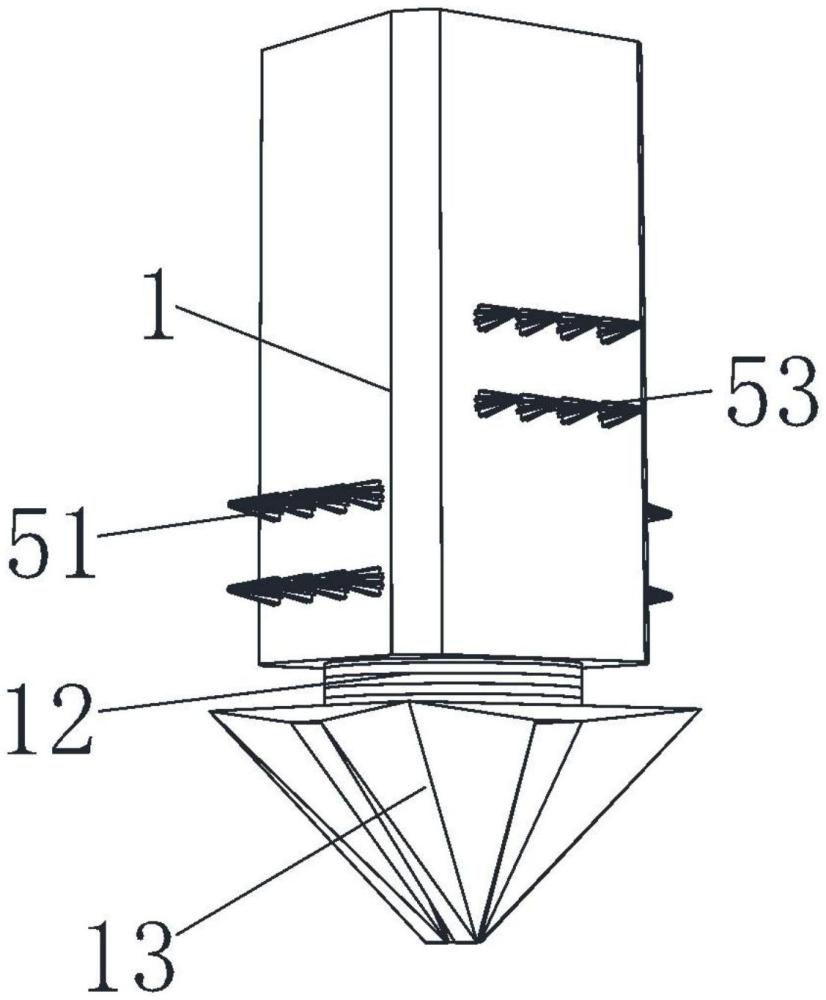

1.一种石油开采用钻头,包括连杆(1)和主钻头(13),所述连杆(1)的下端部固定安装有连接件(12),所述主钻头(13)固定安装在连接件(12)的下端部,其特征在于,所述连杆(1)上设有便于辅助主钻头(13)进行开钻的调节机构;

其中,所述调节机构包括第二活动板(5)、TCI钻头(51)、第一活动板(4)和PDC钻头(43),所述第二活动板(5)的数量为两个;

其中,两个所述第二活动板(5)均滑动安装在连杆(1)的内侧壁;

其中,所述第一活动板(4)的数量为两个;

其中,两个所述第一活动板(4)均滑动安装在连杆(1)的内侧壁;

其中,两个所述第一活动板(4)均位于两个第二活动板(5)的上方。

2.如权利要求1所述的一种石油开采用钻头,其特征在于:所述连杆(1)的四侧端部均贯穿开设有至少两个贯穿槽(11);

其中,所述TCI钻头(51)的数量为至少两个;

其中,每个所述TCI钻头(51)均固定安装在第二活动板(5)的侧端部。

3.如权利要求2所述的一种石油开采用钻头,其特征在于:所述PDC钻头(43)的数量为至少两个;

其中,每个所述PDC钻头(43)均固定安装在第一活动板(4)的侧端部;

其中,所述连杆(1)的内侧壁固定安装有固定块(2);

其中,所述固定块(2)的上端部贯穿开设有安装槽(21)。

4.如权利要求3所述的一种石油开采用钻头,其特征在于:所述安装槽(21)的内侧壁固定安装有电机(22),其中,所述电机(22)的输出端固定安装有螺纹杆(23);

其中,所述连杆(1)的内侧壁设有推块(3);

其中,所述推块(3)和连杆(1)内侧壁之间固定安装有两个限位伸缩杆(32)。

5.如权利要求4所述的一种石油开采用钻头,其特征在于:所述推块(3)的上端部贯穿开设有螺纹槽(31),其中,所述螺纹杆(23)螺纹转动安装在螺纹槽(31)的内侧壁;

其中,两个所述第二活动板(5)和连杆(1)内侧壁之间均固定安装有第二弹簧(52);

其中,两个所述第一活动板(4)和连杆(1)内侧壁之间均固定安装有第一弹簧(42)。

6.如权利要求5所述的一种石油开采用钻头,其特征在于:两个所述第二活动板(5)的侧端部均固定安装有第二弧形块(53);

其中,两个所述第一活动板(4)的侧端部均固定安装有第一弧形块(41)。
