专利号: 2023235960612
申请人: 武汉昌华汇鑫建材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

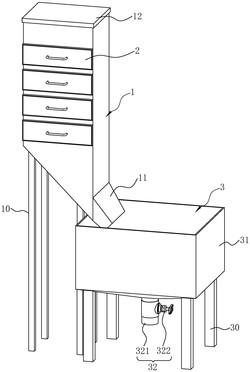

1.一种混凝土搅拌站废水处理装置,其特征在于:包括箱体(1)、多级过滤机构(2)和储液机构(3),所述箱体(1)的底部设置第一出液管(11),所述多级过滤机构(2)可拆卸地安装在所述箱体(1)的侧壁上,且所述多级过滤机构(2)部分伸入所述箱体(1)内,所述多级过滤机构(2)位于所述第一出液管(11)上方;

所述储液机构(3)包括储液箱(31),所述储液箱(31)位于所述箱体(1)侧方,用于承接所述第一出液管(11)排出的水;

所述箱体(1)的侧壁设有多个抽屉孔(101),从上至下,多个所述抽屉孔(101)间隔分布;

所述多级过滤机构(2)包括多个抽屉(21),多个所述抽屉(21)与多个所述抽屉孔(101)对应设置,所述抽屉(21)滑动插设在所述抽屉孔(101)内;

所述抽屉(21)的底板(211)上设有过滤孔(2101),所述过滤孔(2101)位于所述箱体(1)内;

所述底板(211)倾斜设置,且相邻的两个所述底板(211)倾斜方向相反。

2.根据权利要求1所述的一种混凝土搅拌站废水处理装置,其特征在于:从上至下,所述过滤孔(2101)的孔径递减。

3.根据权利要求1所述的一种混凝土搅拌站废水处理装置,其特征在于:所述多级过滤机构(2)还包括多个托条(22),多个所述托条(22)与多个所述抽屉(21)对应设置,所述托条(22)安装在所述箱体(1)的内壁,用于托住所述抽屉(21)。

4.根据权利要求1所述的一种混凝土搅拌站废水处理装置,其特征在于:所述多级过滤机构(2)还包括密封组件(23),所述密封组件(23)包括密封板(231)、密封管(232)和密封圈(233),所述密封管(232)安装在所述箱体(1)的外壁,所述密封管(232)位于所述抽屉孔(101)部位;

所述密封板(231)可移动地安装在所述密封管(232)内,且与所述抽屉(21)远离所述箱体(1)的一端相连;

所述密封圈(233)安装在所述密封管(232)与所述密封板(231)之间,用于对所述密封管(232)与所述密封板(231)之间的间隙密封。

5.根据权利要求4所述的一种混凝土搅拌站废水处理装置,其特征在于:所述多级过滤机构(2)还包括把手(24),所述把手(24)安装在所述密封板(231)远离所述抽屉(21)的一端。

6.根据权利要求1所述的一种混凝土搅拌站废水处理装置,其特征在于:所述储液机构(3)还包括出液组件(32),所述出液组件(32)包括第二出液管(321)和出液阀(322),所述第二出液管(321)的进液端安装在所述储液箱(31)的底部,所述出液阀(322)安装在所述第二出液管(321)上。

7.根据权利要求1所述的一种混凝土搅拌站废水处理装置,其特征在于:所述箱体(1)的箱口设有箱盖(12)。
