专利号: 2023235917082
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

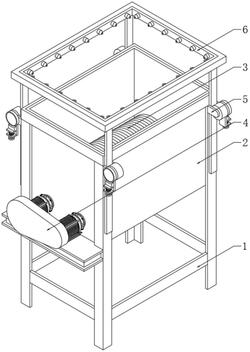

1.一种防扬尘的砂浆原料粉碎机,包括:

支撑架(1),所述支撑架(1)用作防扬尘的砂浆原料粉碎机支撑使用,所述支撑架(1)的顶端固定设有防扬尘机构,所述支撑架(1)外壁两侧的两端均固定设有辅助定位机构;

其特征在于:所述防扬尘机构包括升降架(6),所述升降架(6)底部的四个边侧均固定设有定位齿条(9),所述支撑架(1)两侧的两端均固定设有定位座(5),四个所述定位座(5)的中间位置均转动设有定位齿轮(10),四个所述定位齿轮(10)的齿面分别与四个定位齿条(9)的齿面啮合,所述升降架(6)的外壁固定设有连接管(8),所述升降架(6)的四个边侧均卡合设有多个喷头(7),多个所述喷头(7)的一端均与连接管(8)的一端连通。

2.根据权利要求1所述的一种防扬尘的砂浆原料粉碎机,其特征在于:所述辅助定位机构包括固定座(12),所述定位齿轮(10)的一侧穿过定位座(5)固定设有固定齿轮(11),所述固定座(12)底部的中间位置穿插设有定位杆(13),所述定位杆(13)外壁的一端穿插设有弹簧(14),所述定位杆(13)的顶端固定设有定位卡槽(15),所述定位杆(13)的底端固定设有限位块(16)。

3.根据权利要求2所述的一种防扬尘的砂浆原料粉碎机,其特征在于:四个所述弹簧(14)的两端分别与四个定位卡槽(15)的底端和四个固定座(12)内壁的底端接触。

4.根据权利要求1所述的一种防扬尘的砂浆原料粉碎机,其特征在于:所述支撑架(1)内壁的顶端固定设有粉碎箱(2),所述粉碎箱(2)内壁的两端均转动设有粉碎辊(3),所述粉碎箱(2)的一侧固定设有驱动机构(4),所述驱动机构(4)的两侧输出端分别与两个粉碎辊(3)的一端固定连接。

5.根据权利要求2所述的一种防扬尘的砂浆原料粉碎机,其特征在于:所述固定齿轮(11)的齿面和定位卡槽(15)的齿面均与斜锯齿状。

6.根据权利要求1所述的一种防扬尘的砂浆原料粉碎机,其特征在于:所述连接管(8)的一端与外接水泵连通。
