专利号: 2023235860050
申请人: 苏州市夏明金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

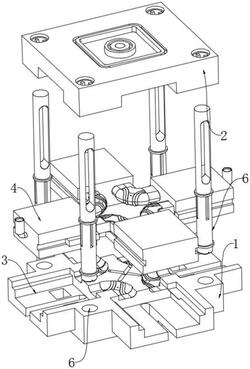

1.一种冲压防跳废料的模具冲头,包括下模体(1)和上模体(2),其特征在于,所述下模体(1)还包括

装载槽(3),装载槽(3)开设于下模体(1)和上模体(2)相邻的一侧侧壁,所述装载槽(3)内部固定有对接框架(4),所述下模体(1)与所述上模体(2)之间开设有多个呈对称分布的安装孔槽(5),所述安装孔槽(5)内部滑动连接有导杆(6),所述下模体(1)一侧设置有辅助组件(7),所述上模体(2)顶端侧壁固定有装载框(8),所述装载框(8)顶端侧壁固定有顶杆(9)。

2.根据权利要求1所述的一种冲压防跳废料的模具冲头,其特征在于:所述辅助组件(7)包括

安装槽(71),安装槽(71)设置有多个,多个所述安装槽(71)呈对称分布开设于所述下模体(1)和对接框架(4)之间,所述安装槽(71)内部滑动连接有活动板块(72),所述活动板块(72)一侧侧壁开设有两个呈对称分布的凹槽(73),所述安装槽(71)内部固定有两个呈对称分布的安装板(74),所述安装板(74)一侧侧壁固定有阻尼器(75),所述阻尼器(75)另一端与所述凹槽(73)一侧固定,所述阻尼器(75)外表面套接有弹簧(76),所述弹簧(76)一端与所述安装板(74)固定,所述弹簧(76)另一端与所述凹槽(73)一侧固定。

3.根据权利要求2所述的一种冲压防跳废料的模具冲头,其特征在于:所述活动板块(72)远离安装槽(71)的一侧侧壁呈光滑圆弧面设置,所述活动板块(72)的长度值与所述安装槽(71)的开设长度值一致。

4.根据权利要求3所述的一种冲压防跳废料的模具冲头,其特征在于:所述上模体(2)一侧设置有与所述下模体(1)相适配的增压组件(10),所述增压组件(10)包括连接板(101),连接板(101)设置有两个,两个所述连接板(101)呈对称分布固定于所述上模体(2)一侧侧壁,所述连接板(101)顶端侧壁固定有气泵(102),所述气泵(102)的输入端固定有进气管(103),所述气泵(102)的输出端固定有相适配的出气管(104);

通道(105),通道(105)设置有两个,两个所述通道(105)呈对称分布开设于所述对接框架(4)一侧侧壁,所述通道(105)内部固定有对接管(106),所述对接管(106)与所述出气管(104)之间通过连接套(107)卡合连接,所述对接管(106)一端固定有多个与内部相连通的喷射管(108)。

5.根据权利要求4所述的一种冲压防跳废料的模具冲头,其特征在于:所述喷射管(108)与所述对接管(106)之间呈倾斜分布设置,所述对接管(106)内部放置有滤筒(11),所述滤筒(11)的中心轴线与所述滤筒(11)的中心轴线呈共线设置。

6.根据权利要求5所述的一种冲压防跳废料的模具冲头,其特征在于:所述喷射管(108)位于两个活动板块(72)之间,所述喷射管(108)的数量值大于所述活动板块(72)的数量值。
