专利号: 2023235764829
申请人: 鼎诺电气有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

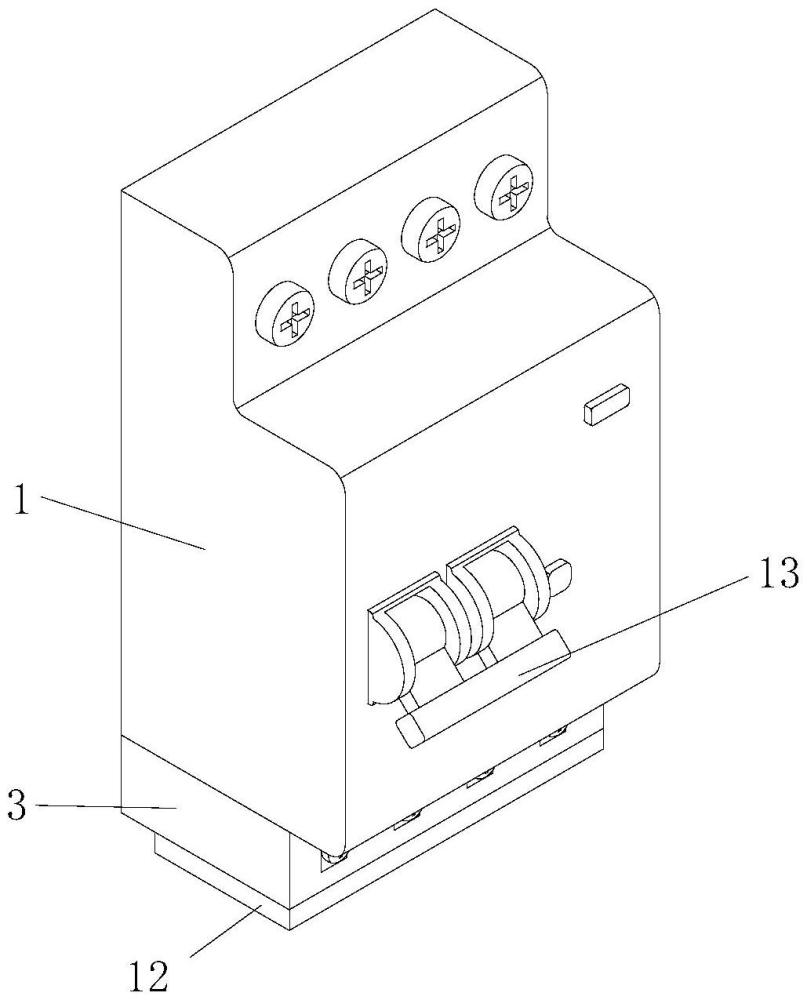

1.一种断路更稳定的漏电断路器,包括漏电短路器(1)和电闸(13),电闸(13)是漏电短路器(1)上必要结构,其特征在于:所述漏电短路器(1)的底部固定连接有接线板(3),接线板(3)的底部开设有四个接线槽(15),接线板(3)靠近电闸(13)的一侧开设有四个安装槽(10);

其中,四个安装槽(10)的内壁均开设有螺纹孔(16),四个螺纹孔(16)均与对应的接线槽(15)内部连通,四个螺纹孔(16)的内部均螺纹连接有夹线螺栓(2);

其中,接线板(3)上设置有夹线组件。

2.根据权利要求1所述的一种断路更稳定的漏电断路器,其特征在于:所述夹线组件包括卡线架(12),卡线架(12)固定连接在接线板(3)的底部,卡线架(12)的内壁两侧均开设有限位槽(8);

其中,卡线架(12)的内部固定连接有固定板(6),固定板(6)靠近电闸(13)的一侧开设有四个夹持槽(5)。

3.根据权利要求2所述的一种断路更稳定的漏电断路器,其特征在于:所述卡线架(12)的内部滑动连接有限位板(9),限位板(9)的两侧均与对应的限位槽(8)滑动连接。

4.根据权利要求3所述的一种断路更稳定的漏电断路器,其特征在于:所述限位板(9)靠近固定板(6)的一侧固定连接有四个弧形夹板(7),四个弧形夹板(7)均与对应的夹持槽(5)的内部滑动连接。

5.根据权利要求3所述的一种断路更稳定的漏电断路器,其特征在于:所述限位板(9)远离固定板(6)的一侧固定连接有三个弹簧(11);

其中,三个弹簧(11)远离限位板(9)的一端均固定连接在卡线架(12)的内壁。

6.根据权利要求1所述的一种断路更稳定的漏电断路器,其特征在于:四个所述接线槽(15)的内部均固定连接有弹性压片(14),四个弹性压片(14)的外表面均开设有两个穿线孔(4)。
