专利号: 2023235728803
申请人: 湖北创企拓科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

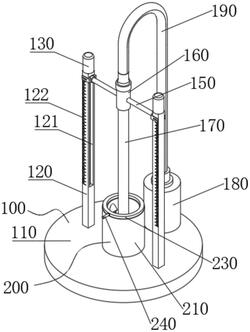

1.一种用于混凝土施工的振捣机,包括:主体模块(100)以及清洗模块(200),其特征在于,所述主体模块(100)包括底板(110)、对称固定在底板(110)上的支架(120)、安装在支架(120)内的驱动件(130)、套接在驱动件(130)上的螺纹套(140)、一端与螺纹套(140)固定连接另一端伸出支架(120)的支杆(150)、两侧与相对支杆(150)端部固定连接的扣环(160)、安装在扣环(160)上的振捣棒(170)、安装在底板(110)上的第二电机(180)以及连接第二电机(180)与振捣棒(170)的软轴(190);

所述清洗模块(200)包括固定在底板(110)顶端中部的管体(210)、多组呈环形阵列安装在管体(210)内壁上的喷嘴(220)、安装在管体(210)顶端的环形空管(230)以及安装在环形空管(230)外侧面上且与环形空管(230)连通的进水管道(240);

所述支架(120)的外侧面上设置有刻度尺(122),所述支杆(150)上固定套接有定位框(151),且定位框(151)位于刻度尺(122)一侧。

2.根据权利要求1所述的一种用于混凝土施工的振捣机,其特征在于,所述支架(120)上开有凹槽(121),所述驱动件(130)包括转动安装在凹槽(121)内壁上的螺纹杆(131)以及安装在支架(120)顶端且轴与螺纹杆(131)端部固定连接的第一电机(132)。

3.根据权利要求2所述的一种用于混凝土施工的振捣机,其特征在于,所述螺纹套(140)嵌合在凹槽(121)内,所述螺纹杆(131)穿过螺纹套(140),且螺纹杆(131)与螺纹套(140)相互啮合。

4.根据权利要求1所述的一种用于混凝土施工的振捣机,其特征在于,所述管体(210)端部呈环形阵列开有多个流道(211),流道(211)一端与环形空管(230)连通,另一端伸入到管体(210)内。

5.根据权利要求3所述的一种用于混凝土施工的振捣机,其特征在于,所述喷嘴(220)呈倾斜设置,且喷嘴(220)与流道(211)连通。
