专利号: 2023235689141
申请人: 王正洋
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种船沿防撞缓冲结构,包括船沿板(1),其特征在于:所述船沿板(1)的一侧安装有紧急防撞充气箱(2),所述紧急防撞充气箱(2)的一侧均匀设置有与所述紧急防撞充气箱(2)相联动的紧急防撞气囊(3),所述紧急防撞气囊(3)的一侧设置有紧急防撞缓冲板(4)。

2.根据权利要求1所述的船沿防撞缓冲结构,其特征在于:所述紧急防撞充气箱(2)的两侧均设置有固定安装片(5),所述固定安装片(5)的外表面两端均开设有固定螺纹孔,所述固定螺纹孔内转动啮合安装有固定螺纹杆(6)。

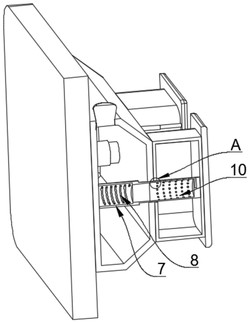

3.根据权利要求1所述的船沿防撞缓冲结构,其特征在于:所述紧急防撞充气箱(2)的内部均匀固定安装有充气套筒(7),所述充气套筒(7)内的一端内壁固定安装有充气弹簧(8),所述充气套筒(7)内插接设置有放气中空杆(9),所述放气中空杆(9)的一端外壁与所述充气弹簧(8)之间相互固定连接。

4.根据权利要求3所述的船沿防撞缓冲结构,其特征在于:所述紧急防撞充气箱(2)的一侧外壁均匀开设有放气孔(11),所述放气中空杆(9)的一端圆周外壁与所述放气孔(11)内壁之间相互贴合,所述放气中空杆(9)的中间部位内部开设有中空腔(10),所述中空腔(10)的圆周内壁均匀开设有放气孔(11)。

5.根据权利要求4所述的船沿防撞缓冲结构,其特征在于:所述紧急防撞气囊(3)的一侧与所述紧急防撞充气箱(2)的一侧外壁之间相互固定连接,所述紧急防撞气囊(3)的一侧均匀开设有密封孔,所述密封孔的圆周内壁铺设有密封圈(12),所述放气中空杆(9)的一端圆周外表面与所述密封圈(12)的圆周内壁之间相互密封贴合。

6.根据权利要求5所述的船沿防撞缓冲结构,其特征在于:所述放气中空杆(9)的一端与所述紧急防撞气囊(3)的一侧内壁之间相互固定连接,所述放气中空杆(9)的中间位置位于所述紧急防撞气囊(3)内。

7.根据权利要求1所述的船沿防撞缓冲结构,其特征在于:所述紧急防撞缓冲板(4)的一侧表面四角位置均匀设置有缓冲弹簧伸缩杆(13),所述缓冲弹簧伸缩杆(13)的一端与所述紧急防撞充气箱(2)之间相互固定连接。

8.根据权利要求1所述的船沿防撞缓冲结构,其特征在于:所述紧急防撞充气箱(2)的顶端外壁中间位置开设有充气螺纹孔(14),所述充气螺纹孔(14)内转动啮合设置有充气螺纹塞(15)。
