专利号: 202323561528X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

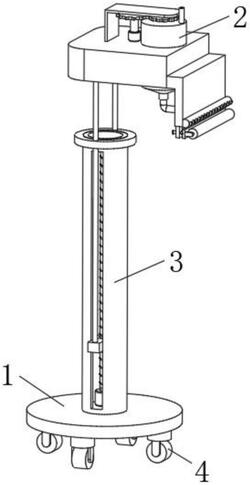

1.一种用于建筑的墙体抹灰装置,包括底座(1),其特征在于:所述底座(1)的底部等角度固定安装有万向轮(4),底座(1)的顶部安装有升降机构(3),升降机构(3)上安装有抹灰机构(2);

抹灰机构(2)包括位于底座(1)上方的升降板(201),升降板(201)上固定安装有料筒(208),料筒(208)的顶部固定安装有进料管(207),升降板(201)的顶部固定安装有L型架(203),L型架(203)的内部转动连接有转轴(206),转轴(206)的底端延伸至料筒(208)的内部,且转轴(206)与料筒(208)转动连接,转轴(206)的外侧等距离固定安装有位于料筒(208)内部的搅拌叶(2020),料筒(208)的内壁对称设有两个刮杆(2022),两个刮杆(2022)与转轴(206)之间均对称固定连接有两个搅拌杆(2021),升降板(201)上固定安装有侧板(209),侧板(209)上固定安装有输料管(2010),输料管(2010)上等距离设有喷料头(2011),输料管(2010)与料筒(208)之间固定连接有连接管(2018)。

2.根据权利要求1所述的一种用于建筑的墙体抹灰装置,其特征在于:所述升降板(201)的顶部固定安装有电机一(2019),电机一(2019)上固定安装有传动轴(202),传动轴(202)的顶端与L型架(203)的内顶壁转动连接,传动轴(202)的外侧固定安装有主动齿轮(204),转轴(206)的外侧固定安装有从动齿轮(205),从动齿轮(205)与主动齿轮(204)啮合连接。

3.根据权利要求1所述的一种用于建筑的墙体抹灰装置,其特征在于:所述侧板(209)的底部固定安装有底板(2015),输料管(2010)的下方设有安装板(2013),安装板(2013)远离底板(2015)的一侧固定安装有抹灰辊(2012)。

4.根据权利要求3所述的一种用于建筑的墙体抹灰装置,其特征在于:所述安装板(2013)靠近底板(2015)的一侧对称固定安装有两个活动杆(2016),两个活动杆(2016)远离安装板(2013)的一端均贯穿底板(2015)并固定安装有限位块(2017),且两个活动杆(2016)均与底板(2015)活动连接,安装板(2013)与底板(2015)之间固定连接有两个弹簧(2014),两个弹簧(2014)分别活动套设于两个活动杆(2016)的外侧。

5.根据权利要求1所述的一种用于建筑的墙体抹灰装置,其特征在于:所述升降机构(3)包括固定于底座(1)顶部的安装筒(301),安装筒(301)的内底壁固定安装有电机二(307),电机二(307)上固定安装有螺杆(308),螺杆(308)的外侧螺纹套接有螺套(305),安装筒(301)的内部固定安装有顶盘(303),螺杆(308)的顶端转动连接于顶盘(303)的底部,安装筒(301)的外侧对称设有两个导向槽(306),螺套(305)滑动连接于两个导向槽(306)内。

6.根据权利要求5所述的一种用于建筑的墙体抹灰装置,其特征在于:所述安装筒(301)的外侧固定安装有限位环(302),螺套(305)的顶部对称固定安装有两个连接杆(304),两个连接杆(304)的顶端均贯穿限位环(302)并固定于升降板(201)的底部,且两个连接杆(304)均与限位环(302)活动连接。
