专利号: 2023235244379
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

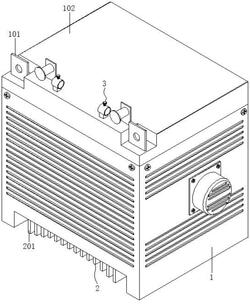

1.一种高效散热的锂电池,包括电池外壳(1),其特征在于:所述电池外壳(1)的表面盖设有盖板(102),所述盖板(102)通过螺钉与电池外壳(1)进行固定,所述盖板(102)表面的两侧皆安装有正负极(101),所述电池外壳(1)的内部固定有内壳(104),所述内壳(104)的内部安装有锂电池本体(103),所述锂电池本体(103)与正负极(101)电性连接,所述电池外壳(1)的表面设置有高效散热机构(2),所述高效散热机构(2)的内部包括有散热翅片(201)和高效散热组件(202),所述盖板(102)表面的两侧皆设置有固线机构(3),所述固线机构(3)由固线构件(301)和束线柱(302)组成,所述电池外壳(1)与内壳(104)之间设置有密封机构(4),所述密封机构(4)的内部包括有固定架(401)和密封部件(402)。

2.根据权利要求1所述的一种高效散热的锂电池,其特征在于:所述电池外壳(1)的底部皆固定有散热翅片(201),所述散热翅片(201)的排列方式为中间短两侧长,所述电池外壳(1)的表面设置有高效散热组件(202)。

3.根据权利要求2所述的一种高效散热的锂电池,其特征在于:所述高效散热组件(202)由通风孔(2021)、散热风扇(2022)和散热鳍片(2023)组成,所述内壳(104)的表面皆固定有散热鳍片(2023),所述散热鳍片(2023)的结构为波浪型结构,所述电池外壳(1)的表面皆开设有通风孔(2021),所述电池外壳(1)两侧的表面皆安装有散热风扇(2022)。

4.根据权利要求1所述的一种高效散热的锂电池,其特征在于:所述盖板(102)表面的两侧皆固定有束线柱(302),所述束线柱(302)位于正负极(101)的一侧,所述盖板(102)的表面皆固定有固线构件(301)。

5.根据权利要求4所述的一种高效散热的锂电池,其特征在于:所述固线构件(301)的内部包含线筒(3011)、紧压弹簧(3012)、拉杆(3013)和夹块(3014),所述盖板(102)表面的两侧皆固定线筒(3011),所述线筒(3011)的内部设置有夹块(3014)。

6.根据权利要求5所述的一种高效散热的锂电池,其特征在于:所述线筒(3011)的表面设置有拉杆(3013),所述拉杆(3013)的一端贯穿线筒(3011)并与夹块(3014)的表面相固定连接,所述拉杆(3013)的表面套装有紧压弹簧(3012),所述紧压弹簧(3012)的一端与线筒(3011)的表面相固定连接。

7.根据权利要求1所述的一种高效散热的锂电池,其特征在于:所述电池外壳(1)与内壳(104)之间固定有固定架(401),所述固定架(401)的表面设置有密封部件(402)。

8.根据权利要求7所述的一种高效散热的锂电池,其特征在于:所述密封部件(402)由导气软管(4021)、第一气囊(4022)、密封垫(4023)和第二气囊(4024)组成,所述内壳(104)的外侧包裹有第二气囊(4024),所述第二气囊(4024)的表面与盖板(102)的内壁紧密贴合。

9.根据权利要求8所述的一种高效散热的锂电池,其特征在于:所述密封部件(402)的表面粘黏有第一气囊(4022),所述第一气囊(4022)的表面粘黏有密封垫(4023),所述密封垫(4023)的表面与盖板(102)的底部紧密贴合,所述第一气囊(4022)的一侧固定有导气软管(4021),所述导气软管(4021)的一端与第二气囊(4024)相连通。
