专利号: 2023235184679
申请人: 深圳市新富电梯机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

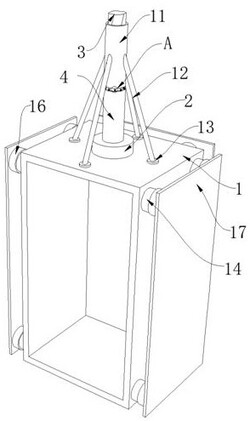

1.一种防护型电梯轿厢,包括厢体(1),其特征在于:所述厢体(1)的顶部固定连接有固定块(2),所述固定块(2)的顶部固定连接有钢丝绳(3),所述钢丝绳(3)的外部套设有固定壳(4),所述固定壳(4)的顶部固定连接有多个固定片(5),多个所述固定片(5)的顶部均固定连接有滑动柱(6),多个所述滑动柱(6)的外部套设有弹簧一(7),多个所述滑动柱(6)的顶部均滑动连接有滑动环(8),所述滑动环(8)的内部设置有限位组件,多个所述滑动环(8)的顶部固定连接有限位套(11),所述限位套(11)的外部固定连接有多个拉伸绳(12),多个所述拉伸绳(12)的底部固定连接有固定板(13)。

2.根据权利要求1所述的一种防护型电梯轿厢,其特征在于:所述厢体(1)的外部固定连接有多个滑动套(14),多个所述滑动套(14)的内部设置有弹簧二(15),多个所述滑动套(14)的外部滑动连接有套筒(16),多个所述套筒(16)的外部分别固定连接有多个滑动板(17)。

3.根据权利要求1所述的一种防护型电梯轿厢,其特征在于:所述限位组件包括限位环(10),多个所述限位环(10)的外部分别滑动连接在多个所述滑动环(8)的内部,多个所述滑动环(8)的内部均开设有限位槽(9)。

4.根据权利要求1所述的一种防护型电梯轿厢,其特征在于:所述固定块(2)的顶部固定连接有固定壳(4),所述钢丝绳(3)的外部设置在所述限位套(11)的内部。

5.根据权利要求1所述的一种防护型电梯轿厢,其特征在于:所述弹簧一(7)的一端固定连接在所述固定片(5)的顶部,所述弹簧一(7)的另一端固定连接在所述滑动环(8)的底部。

6.根据权利要求3所述的一种防护型电梯轿厢,其特征在于:所述限位环(10)的外部滑动连接在所述限位槽(9)的内部,所述限位环(10)的底部固定连接在所述滑动柱(6)的顶部。

7.根据权利要求1所述的一种防护型电梯轿厢,其特征在于:多个所述固定板(13)的底部固定连接在所述厢体(1)的顶部。

8.根据权利要求2所述的一种防护型电梯轿厢,其特征在于:所述弹簧二(15)的一端固定连接在所述滑动套(14)的内部,所述弹簧二(15)的另一端固定连接在所述套筒(16)的内部。
