专利号: 2023235159338
申请人: 大连大茂橡胶有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

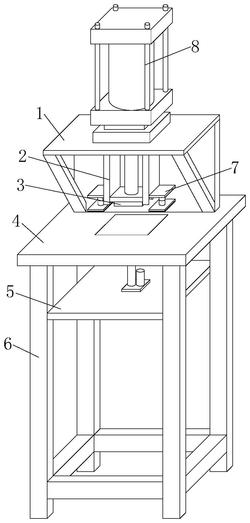

1.一种橡胶制品裁切装置,包括支架,其特征在于:所述支架上端设置有台面,台面下端设置有推料组件,台面上端设置有侧板,侧板上端设置有气缸,侧板下端两侧设置有伸缩杆,伸缩杆下端设置有裁刀,侧板下端远离裁刀一侧设置有压紧组件。

2.根据权利要求1所述的一种橡胶制品裁切装置,其特征在于:所述推料组件包括安装横板、电动推杆、移动杆、推板和凹槽,其中,支架表面设置有安装横板,安装横板上端设置有电动推杆,电动推杆上端设置有移动杆,移动杆上端设置有推板,台面内部与推板对应位置设置有凹槽。

3.根据权利要求2所述的一种橡胶制品裁切装置,其特征在于:所述推料组件还包括连接层和耐磨层,其中,推板上端设置有耐磨层,耐磨层与推板之间设置有连接层。

4.根据权利要求2所述的一种橡胶制品裁切装置,其特征在于:所述推料组件还包括固定板和高回弹海绵垫,其中,凹槽内部下端设置有固定板,固定板上端设置有高回弹海绵垫。

5.根据权利要求1所述的一种橡胶制品裁切装置,其特征在于:所述压紧组件包括连接板、软垫、压板和连接弹簧,其中,伸缩杆下端表面设置有连接板,连接板下方设置有压板,连接板与压板之间设置有连接弹簧,压板底部设置有软垫。

6.根据权利要求5所述的一种橡胶制品裁切装置,其特征在于:所述连接板与压板之间且位于连接弹簧外侧设置有防护罩筒,防护罩筒设置为伸缩式结构。
