专利号: 2023235153810
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

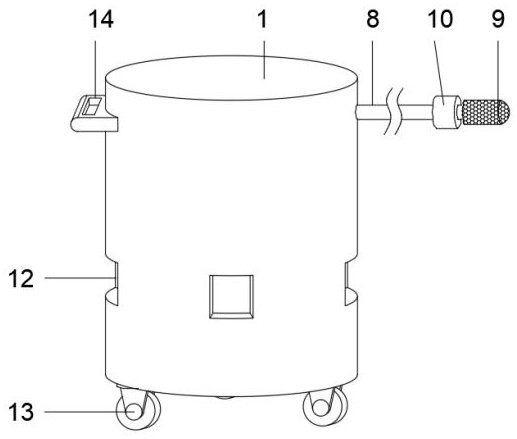

1.一种水文水利水质取样机,包括壳体(1),其特征在于:所述壳体(1)的底端内壁上转动设有支座(2),所述支座(2)的顶端固定设有储样箱(3),所述储样箱(3)的顶端环形阵列开设有多个储样腔体,所述储样箱(3)的下部外壁上环形阵列固定嵌设有多个出液管一(4),所述出液管一(4)上均滑动嵌设有出液管二(5),所述壳体(1)的上部内壁上固定设有固定板(6),所述固定板(6)的顶端固定设有泵体(7),所述泵体(7)的输入端固定连接有软管(8),所述软管(8)的另一端延伸至所述壳体(1)外且固定连接有过滤头(9),所述软管(8)靠近所述过滤头(9)的一侧固定套设有加重块(10),所述泵体(7)的输出端固定连接有送液管(11),所述送液管(11)的底端延伸至所述固定板(6)的下方,所述壳体(1)的下部环形阵列贯穿开设有多个通槽(12)。

2.根据权利要求1所述的一种水文水利水质取样机,其特征在于:所述壳体(1)的底端环形阵列固定设有多个滚轮(13),所述壳体(1)远离所述软管(8)的一侧上部外壁上固定设有推杆(14)。

3.根据权利要求1所述的一种水文水利水质取样机,其特征在于:所述壳体(1)的下部内开设有容纳槽(15),所述容纳槽(15)的底端内壁上转动设有转轴(16),所述转轴(16)的顶端延伸至所述壳体(1)内且与所述支座(2)的底端固定连接,所述容纳槽(15)的底端内壁上固定设有电机(17),所述电机(17)的输出端与所述转轴(16)上均固定设有皮带轮(18),两个所述皮带轮(18)之间通过皮带(19)传动连接。

4.根据权利要求1所述的一种水文水利水质取样机,其特征在于:所述壳体(1)的底端内壁上环形开设有转槽(20),所述转槽(20)内转动设有环形转块(21),所述环形转块(21)的顶端与所述支座(2)的底端固定连接。

5.根据权利要求1所述的一种水文水利水质取样机,其特征在于:所述储样箱(3)的上部外壁上固定套设有固定环(22),所述储样箱(3)的中部外壁上滑动套设有移动环(23),所述固定环(22)的底端对称固定设有多个气缸(24),所述气缸(24)的输出端均与所述移动环(23)的顶端固定连接,所述移动环(23)的外壁上环形阵列铰接有多个连接杆(25),所述连接杆(25)的另一端均与相邻的所述出液管二(5)的顶端铰接。

6.根据权利要求1所述的一种水文水利水质取样机,其特征在于:所述出液管二(5)位于所述出液管一(4)内的一侧外壁上固定套设有密封环且密封环的外壁均与所述出液管一(4)的内壁抵触。

7.根据权利要求1所述的一种水文水利水质取样机,其特征在于:所述出液管二(5)上均设有阀门。
