专利号: 2023235105268
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

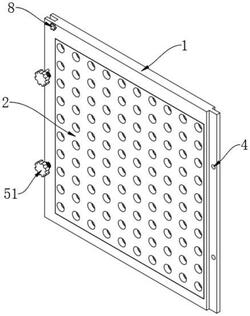

1.一种用于建筑施工的高层防护网,包括安装壳(1)和安装于其内壁一侧的第一防护网(2),其特征在于,还包括:安装于安装壳(1)内壁另一侧的第二防护网(3),所述安装壳(1)的一侧开设有连接孔(4),所述安装壳(1)的一侧安装有固定机构(5),所述固定机构(5)的一侧固定有限位杆(6),所述安装壳(1)的一侧开设有限位孔(7),所述安装壳(1)内部的两侧安装有移动机构(12),所述安装壳(1)的内部安装有第二啮合齿轮(11);

啮合于第二啮合齿轮(11)一侧的第一啮合齿轮(10),所述第一啮合齿轮(10)的一侧固定有输出杆(9),所述输出杆(9)的另一侧固定有转盘(8),所述安装壳(1)的内部开设有滑槽(14),所述滑槽(14)的内壁滑动连接有滑块(15)。

2.根据权利要求1所述的一种用于建筑施工的高层防护网,其特征在于:所述固定机构(5)包括固定于安装壳(1)一侧的拉伸弹簧(53)以及固定于其一侧的拉伸盘(51),还包括固定于拉伸盘(51)一侧的固定杆(52)以及滑动连接于其表面的固定孔(54)。

3.根据权利要求1所述的一种用于建筑施工的高层防护网,其特征在于:所述移动机构(12)包括安装于安装壳(1)内部的时规皮带轮(121)以及啮合于其表面的时规传动皮带(122),还包括固定于时规皮带轮(121)底部的螺纹杆(123)以及螺纹连接于其表面的套筒(124)。

4.根据权利要求1所述的一种用于建筑施工的高层防护网,其特征在于:所述第一啮合齿轮(10)和第二啮合齿轮(11)的体积相同且配合使用。

5.根据权利要求3所述的一种用于建筑施工的高层防护网,其特征在于:所述套筒(124)的一侧与第二防护网(3)的一侧固定连接,所述套筒(124)的表面与安装壳(1)的内壁滑动连接。

6.根据权利要求3所述的一种用于建筑施工的高层防护网,其特征在于:所述螺纹杆(123)的底部安装有轴承座(13),所述轴承座(13)的一侧与安装壳(1)的内部固定连接。
