专利号: 2023235009947
申请人: 舒城娃娃乐儿童用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

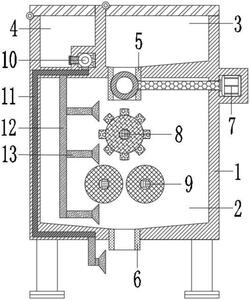

1.一种毛绒玩具自动给棉机,其特征在于,包括:机体(1);

给棉区(2),所述给棉区(2)开设在机体(1)内腔;

原料区(3),所述原料区(3)开设在给棉区(2)右上方;

回收区(4),所述回收区(4)开设在给棉区(2)左上方;

出料管(5),所述出料管(5)开设在原料区(3)底部;

底管(6),所述底管(6)开设在给棉区(2)底部;

管控机构(7),所述管控机构(7)安装在机体(1)外侧壁右部;

打棉机构(8),所述打棉机构(8)安装在给棉区(2)外侧壁前部;

出棉机构(9),所述出棉机构(9)安装在给棉区(2)外侧壁前部;

回收机构(10),所述回收机构(10)安装在回收区(4)内腔右下角;

内主管(11),所述内主管(11)开设在给棉区(2)外边壁之中;

支管(12),所述支管(12)安装在给棉区(2)内部;

吸嘴(13),所述吸嘴(13)安装在支管(12)外壁。

2.根据权利要求1中所述的一种毛绒玩具自动给棉机,其特征在于:所述管控机构(7)包括管控电机(71)、阀杆(72)、阀芯(73)和贯通孔(74);

管控电机(71),所述管控电机(71)固定放置在机体(1)右部外边壁;

阀杆(72),所述阀杆(72)固定安装在管控电机(71)左端;

阀芯(73),所述阀芯(73)固定安装在阀杆(72)左端;

贯通孔(74),所述贯通孔(74)自上而下贯通开设在阀芯(73)上。

3.根据权利要求1中所述的一种毛绒玩具自动给棉机,其特征在于:所述打棉机构(8)包括打棉电机(81)、转杆(82)、打棉辊(83)和外凸块(84);

打棉电机(81),所述打棉电机(81)固定放置在机体(1)前部外边壁;

转杆(82),所述转杆(82)固定安装在打棉电机(81)后端;

打棉辊(83),所述打棉辊(83)固定安装在转杆(82)杆身;

外凸块(84),所述外凸块(84)固定安装在打棉辊(83)外部。

4.根据权利要求1中所述的一种毛绒玩具自动给棉机,其特征在于:所述出棉机构(9)包括出棉电机(91)、主杆(92)和出棉辊(93);

出棉电机(91),所述出棉电机(91)固定放置在机体(1)前部外边壁;

主杆(92),所述主杆(92)固定安装在出棉电机(91)后端;

出棉辊(93),所述出棉辊(93)固定安装在主杆(92)杆身。

5.根据权利要求1中所述的一种毛绒玩具自动给棉机,其特征在于:所述回收机构(10)包括吸泵(101)、吸管(102)和喷管(103);

吸泵(101),所述吸泵(101)固定放置在回收区(4)内腔右下角;

吸管(102),所述吸管(102)固定安装在吸泵(101)下端;

喷管(103),所述喷管(103)固定安装在吸泵(101)左端。

6.根据权利要求1中所述的一种毛绒玩具自动给棉机,其特征在于:所述出棉机构(9)对称安装有两组。

7.根据权利要求1中所述的一种毛绒玩具自动给棉机,其特征在于:所述支管(12)以及吸嘴(13)在给棉区(2)以及底管(6)下侧分别安装有多组。
