专利号: 2023235007481
申请人: 湖北朋联包装科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

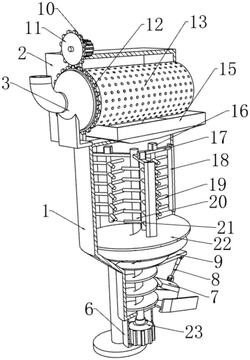

1.一种泡沫箱生产用原料混合机,包括罐体(1),其特征在于:所述罐体(1)顶部设有过滤箱(2),所述过滤箱(2)内转动安装有筛分筒(13),且所述筛分筒(13)一端贯穿过滤箱(2)且转动安装有进料斗(3),所述进料斗(3)和过滤箱(2)之间设有稳固板,所述筛分筒(13)侧壁设有驱动组件,所述过滤箱(2)内设有集料斗(15),且所述集料斗(15)底端贯穿过滤箱(2)且延伸至罐体(1)内,所述罐体(1)内设有搅拌组件,所述罐体(1)下段侧壁开设有卸料口(14),且所述卸料口(14)内铰接有封板(7),所述封板(7)外侧设有升降组件,所述卸料口(14)下方侧壁设有卸料板。

2.根据权利要求1所述的一种泡沫箱生产用原料混合机,其特征在于:所述驱动组件包括固定套设于筛分筒(13)贯穿过滤箱(2)一端侧壁的从动齿轮(12),所述过滤箱(2)顶端固定安装有第一减速电机(10),且所述第一减速电机(10)输出轴侧壁固定套设有驱动齿轮(11),所述驱动齿轮(11)和从动齿轮(12)啮合。

3.根据权利要求1所述的一种泡沫箱生产用原料混合机,其特征在于:所述搅拌组件包括转动安装于罐体(1)内的转动杆(20),所述转动杆(20)上段侧壁固定安装有呈环形阵列分布的安装杆(17),所述安装杆(17)底端均转动安装有支杆(21),且所述支杆(21)侧壁设有多组呈直线阵列分布的搅拌杆(19),同组所述搅拌杆(19)至少有三个且位于支杆(21)侧壁呈环形阵列分布,所述安装杆(17)顶端均设有第二减速电机(16),所述支杆(21)顶端转动贯穿同组所述安装杆(17)且与同组所述第二减速电机(16)输出轴端部固定连接,所述转动杆(20)下段侧壁固定套设有搅拌螺旋叶(22),所述罐体(1)底端固定安装有安装盒(6),且所述安装盒(6)内固定安装有第三减速电机(23),所述转动杆(20)底端贯穿罐体(1)且与第三减速电机(23)输出轴固定连接。

4.根据权利要求3所述的一种泡沫箱生产用原料混合机,其特征在于:所述安装杆(17)远离转动杆(20)一端均固定安装有刮板(18)。

5.根据权利要求1所述的一种泡沫箱生产用原料混合机,其特征在于:所述升降组件包括固定安装于罐体(1)下段侧壁的安装板(9),所述安装板(9)底端铰接有伸缩杆(8),且所述伸缩杆(8)端部与封板(7)相对的一侧铰接。

6.根据权利要求1所述的一种泡沫箱生产用原料混合机,其特征在于:所述罐体(1)侧壁固定安装有呈环形阵列分布的支板(4),所述支板(4)底端均固定安装有支柱(5),且所述支柱(5)底端均固定安装有支撑板。
