专利号: 2023234853153
申请人: 徐州嘉友电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

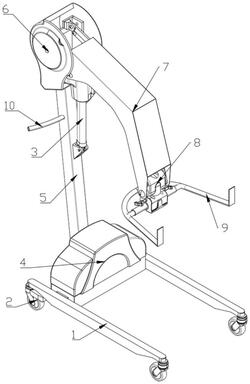

1.一种工业内窥视镜用多自由度支架装置,其特征在于包括:滑动定位组,具有预定的作业长度与支撑力,可进行相应的承载与限位作业;

支撑组,与所述滑动定位组活动连接,具有预定的作业高度与支撑力,可进行预定范围的活动调节作业;

调节组,与所述支撑组活动连接,具有预定的作业长度,且一端设有相应的固定限位部;

所述支撑组与所述调节组之间通过相应的调节气缸相连通。

2.根据权利要求1所述的一种工业内窥视镜用多自由度支架装置,其特征在于,所述滑动定位组包括:滑动柱,具有预定的作业长度,且为多个,可进行相应的限位与承载作业;

滚轮部,与所述滑动柱相连,且为多个,并对称式分布于所述滑动柱的作业面表面,可进行预定范围的活动调节作业。

3.根据权利要求2所述的一种工业内窥视镜用多自由度支架装置,其特征在于,所述滚轮部包括:定位块,与所述滑动柱相连,具有预定的作业面积与支撑力,且为多个,可进行相应的承载与限位作业;

滚轮,与所述定位块转动连接,可进行预定范围的转动调节作业,且所述滚轮为多个。

4.根据权利要求2所述的一种工业内窥视镜用多自由度支架装置,其特征在于,所述支撑组包括:基座,与所述滑动柱滑动连接,且具有预定的作业长度,用于多个所述滑动柱之间的相互连通,可沿所述滑动柱的作业面表面进行预定范围的滑动调节作业;

支撑柱,与所述基座相连,具有预定的作业长度与伸缩性,可跟随所述基座的滑动调节进行相应作业位置的调动。

5.根据权利要求4所述的一种工业内窥视镜用多自由度支架装置,其特征在于,所述调节组包括:衔接台,与所述支撑柱相连,具有预定的作业尺寸与收容性,可进行相应的衔接与定位作业;

转动臂,与所述衔接台转动连接,且具有预定的作业长度,可进行预定范围的转动调节作业;

所述调节气缸一端与所述支撑柱相连,另一端与所述转动臂相连,且具有预定的倾斜角度。

6.根据权利要求5所述的一种工业内窥视镜用多自由度支架装置,其特征在于,所述固定限位部包括:转动块,与所述转动臂相连,具有预定的支撑力,可进行相应的衔接与承载作业;

承托夹,与所述转动块相连,且具有预定的弯折弧度,可跟随所述转动块的调节进行相应作业角度的调动。
