专利号: 2023234650430
申请人: 黄倩琳
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

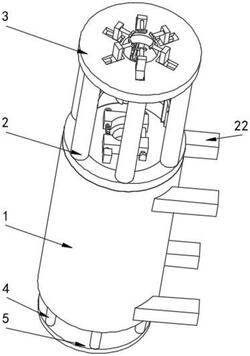

1.一种车床加工夹具,包括导向筒(1),其特征在于:

固定组件,固定组件设置于导向筒(1)上方和导向筒(1)下方,固定组件可以对加工件的位置进行固定;

位置调整组件,位置调整组件设置于导向筒(1)顶部,位置调整组件可以对加工件的加工部位进行调整;

连接块(22),所述连接块(22)固定设置于导向筒(1)外侧,将连接块(22)焊接在车床上可以对导向筒(1)的位置进行固定。

2.根据权利要求1所述的一种车床加工夹具,其特征在于:固定组件包括套筒(2)、固定板(3)、滑杆(4)、连接板(5)、把手(6)、第一穿孔(7)、弹簧(10)、连接杆(11)、十字型滑块(12)、十字型滑槽(13)、滑动块(14)、第一夹持板(15)和竖槽(21),所述套筒(2)固定安装于导向筒(1)顶面,所述固定板(3)固定设置于套筒(2)顶面,所述滑杆(4)通过滑动连接于套筒(2)内侧,所述竖槽(21)贯穿设置于套筒(2)侧面,所述连接板(5)固定设置于滑杆(4)底面,所述把手(6)固定安装于连接板(5)底面,所述第一穿孔(7)和十字型滑槽(13)分别贯穿设置于固定板(3)顶面中央,所述弹簧(10)固定安装于滑杆(4)顶面,所述连接杆(11)通过铰连接于滑杆(4)外侧,所述十字型滑块(12)通过铰连接于连接杆(11)的另一端,所述滑动块(14)固定设置于十字型滑块(12)顶面,所述第一夹持板(15)固定安装于滑动块(14)内侧。

3.根据权利要求2所述的一种车床加工夹具,其特征在于:所述滑杆(4)分别贯穿导向筒(1)和套筒(2),滑杆(4)与导向筒(1)通过滑动连接,所述第一穿孔(7)和十字型滑槽(13)分别贯穿固定板(3)顶面至固定板(3)底面,所述弹簧(10)顶面与固定板(3)底面固定连接,所述十字型滑块(12)与十字型滑槽(13)相适配,十字型滑块(12)通过十字型滑槽(13)与固定板(3)滑动连接,所述竖槽(21)贯穿套筒(2)至套筒(2)内部,所述连接杆(11)与竖槽(21)相适配,连接杆(11)通过竖槽(21)与套筒(2)转动连接。

4.根据权利要求3所述的一种车床加工夹具,其特征在于:位置调整组件包括第二穿孔(8)、滑动板(9)、电机(16)、双向螺纹杆(17)、限位杆(18)、第二夹持板(19)和限位片(20),所述滑动板(9)通过转动连接于导向筒(1)内壁,所述第二穿孔(8)贯穿设置于滑动板(9)顶面中央,所述电机(16)和限位片(20)分别固定安装于滑动板(9)顶面,所述双向螺纹杆(17)固定设置于电机(16)的输出端末端,所述第二夹持板(19)通过螺纹连接于双向螺纹杆(17)外侧,所述限位杆(18)通过滑动连接于第二夹持板(19)内部。

5.根据权利要求4所述的一种车床加工夹具,其特征在于:所述双向螺纹杆(17)和限位杆(18)分别贯穿第二夹持板(19),双向螺纹杆(17)远离电机(16)的一端与限位片(20)通过转动连接,所述限位杆(18)前后两侧分别与限位片(20)固定连接。

6.根据权利要求5所述的一种车床加工夹具,其特征在于:所述第一夹持板(15)内侧和第二夹持板(19)内侧均黏贴有防滑夹持垫。
